Строим каркасный дом!

Загородное строительство домов и коттеджей ста­новится все более популярным. Ведь это и чистый воздух, и красота окружающей природы, и отсутс­твие городского шума, и возможность обустроить прилегающую территорию по своему вкусу. Да и жить в собственном доме сегодня и престиж­но, и комфортно.

                                               …Lobzikov.ru

Итак, вы решили стро­ить дом? Из каких материалов? Из дере­ва? Это правильный выбор. Строительство деревянных домов пользуется огромной популярностью во всем мире, поскольку дерево - лучший конструкционный материал в плане практичности, ком­форта и простоты обработ­ки. Во все времена древеси­на была и будет отличным материалом для строительс­тва, самым востребованным и самым экологически чис­тым. Широкий выбор уже готовых моделей деревянных домов позволяет каждому найти себе дом и по душе, и по карману.

Нужно сразу определить­ся, о каком деревянном доме пойдет речь. Ведь техноло­гий деревянного домостро­ения великое множество. Деревянные дома строят из дикого сруба, из оцилиндрованного бревна, из клееного бруса, по каркасной техноло­гии. Сегодня Miii ознакомим­ся с несколькими быстро раз­вивающимися технология­ми, позволяющими получить частный дом произвольной формы и размера со всеми удобствами за короткое вре­мя и за разумные деньги.

Каркасно-щитовой метод

Этот метод подразумевает, что все материалы согласно спецификации (двутавро­вые конструкционные балки, утеплители, пароизоляционные пленки и супердиффузионные мембраны, кровельное покрытие, метизы и отделоч­ные материалы) доставлены на строительную площадку. Строительство дома по ваше­му проекту по предоставлен­ным документам и чертежам -производит квалифициро­ванная бригада строителей. По маркировке на отдельных элементах каркаса они осу­ществляют их соединение в прочную пространственную конструкцию. Затем каркас обшивается ОСП-плитами утепляется, осуществляет­ся разводка коммуникаций, внутренняя и наружная от­делка. Кроме того, монтиру­ется кровельное покрытие и обустраивается прилегающая территория и т.д.

Каркасно-панельный метод

Элементы каркаса, утепли­тель, разводку и т.д. собира­ют в панели согласно проекту еще па заводе. I la строитель­ную площадку привозят уже полуготовые блоки и элемен­ты. Это степы с вмонтиро­ванными окнами и дверьми, кровля и фронтоны, полы и перекрытия - все отдельно. А потом, как по волшебству, буквально в течение семи дней собирается современ­ный, красивый, теплый и уютный дом.

Развитие программного обеспечения, создание высо­коточных станков с программным управлением и наличие квалифицированных специа­листов позволяет современ­ным строительным фирмам выполнять деревянные каркасно-панельные дома с вы­сокой точностью элементов, в короткие сроки проектиро­вания, сборки и окончатель­ной отделки. С момента ваше­го знакомства с менеджером такой фирмы до новоселья проходит меньше трех меся­цев. Однако стоит учесть, что каркасно-панельная техноло­гия несколько дороже каркасно-щитовой, поскольку для производства панелей требу­ется достаточно дорогое обо­рудование. Кроме того, никак не обойтись без привлечения подъемно-разгрузочных ма­шин и кранов, ведь панели в сборе имеют ощутимый вес.

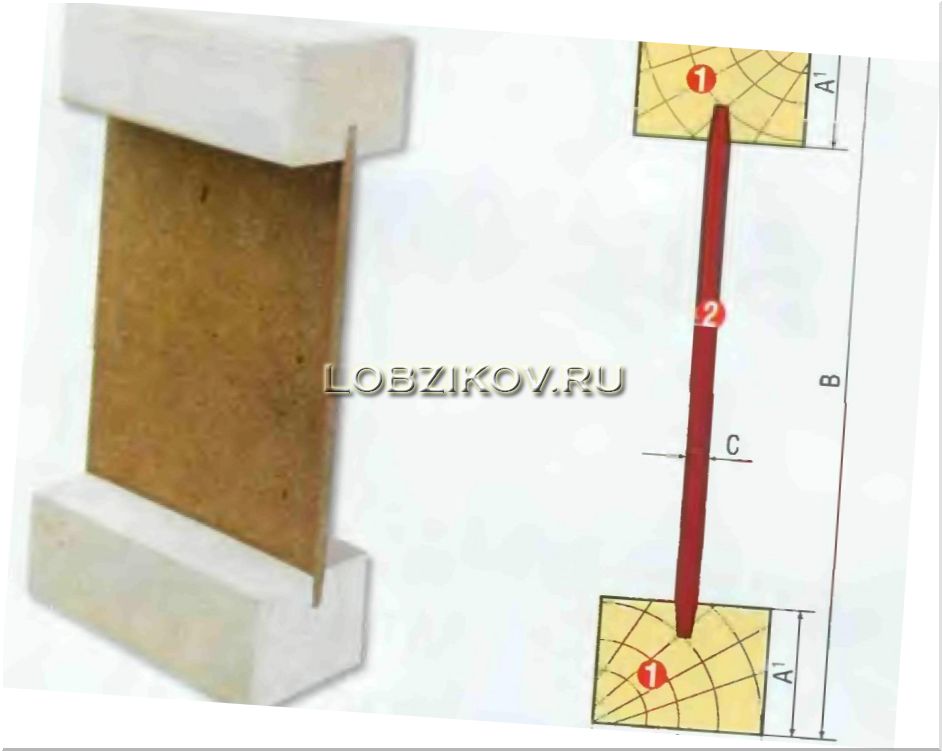

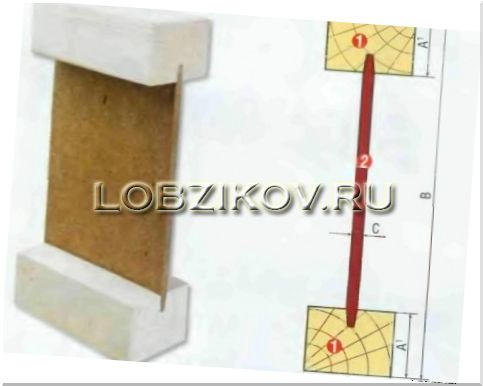

Элементы двутавровой балки
1. Опорный брус. 2. Ребро жесткости.
А. Ширина балки (ширина опорного бруса). А1. Высота опорного бруса.
Б. Строительная высота балки.
С. Толщина ребра

Домостроительные тенденции

Каркасно-щитовая и каркасно-панельная технологии на сегодняшний день счи­таются одними из самых перспективных технологий возведения высококачест­венного частного жилья. К этому давно пришли строи­тели частных домов но всем мире - и в Северной Америке, и в Европе, и н скандинавских странах, где подобное жилье с успехом эксплуатируется уже более полувека в самых разных, зачастую очень экстремальных погодных условиях. А ведь там погода характе­ризуется обильными осадка­ми, сильными снегопадами, пониженной температурой, землетрясениями и сильны­ми ветрами.

Немаловажным факто­ром развития таких техно­логий является рыночная экономика данных госу­дарств и все большая зави­симость развитых стран от энергоносителей.

Рыночная экономика оп­ределяет условия, в которых владелец будущего дома хо­чет построить современный комфортный дом, - быстро и при минимальных капи­таловложениях как во вре­мя строительства, так и при последующей эксплуатации. А проектанты, строители и подрядные организации из-за конкурентной борьбы заинтересованы развивать новые технологии, позволя­ющие строить быстрее, ка­чественнее, эффективнее. И обеспечивать строителям ми­нимум затрат при ощутимом заработке.

Постоянный рост цен на энергоносители и мировая тенденция экономии при­родных ресурсов накладыва­ет второе условие. Частное жилье, как самое массовое в мире, не должно загрязнять окружающую сред)' и потреб­лять много энергоносителей. Поэтому нужно, чтобы наши дома были максимально теплоэффективны, ведь огром­ная часть потребляемой нами энергии тратится именно па отопление и кондиционирование наших домов. Следует сохранять тепло зимой и про­хладу летом, обеспечивать оптимальный микроклимат в помещении и долговечность конструкций. Все это возмож­но только при использовании высокоэффективных тепло-изоляционных материалов и современных технологий строительства.

Эти технологии пришли и в Украину. Давайте рассмотрим новые для нас методы строи­тельства частного жилья, ко­торые уже давно стали нор­мой для развитых стран.

Что нам стоит дом построить?

Помните детскую сказку о поросятах? С самого детства нас приучили к тому, что дом, собранный из прутиков, вето­чек и дощечек, а не из камня и кирпичей, строится быст­ро, но он гораздо хуже, чем кирпичный, холоднее и себе дороже. Действительно, про­стота и быстрота строительс­тва домов по каркасным тех­нологиям поражает. С други­ми утверждениями мы не со­гласимся и сейчас объясним почему.

Рассмотрим устройство любого каркасного дома. Все наружные стены и межком­натные перегородки, меж­этажные перекрытия и кров­ля имеют практически оди­наковое устройство: каркас из деревянного бруса обшит с двух сторон листовым ма­териалом, а пустоты внутри заполнены высокоэффектив­ными теплоизоляционными материалами. Теперь опишем строение каждого из вышепе­речисленных элементов бо­лее подробно.

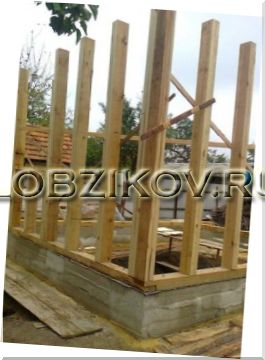

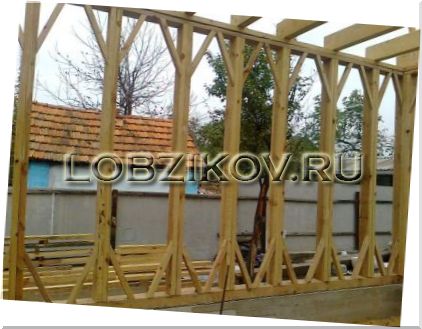

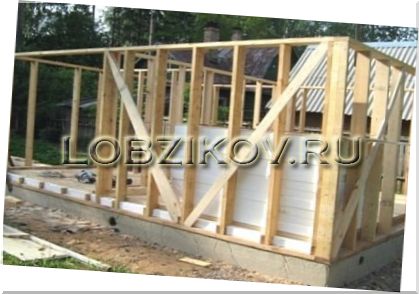

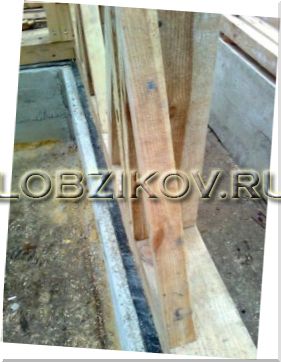

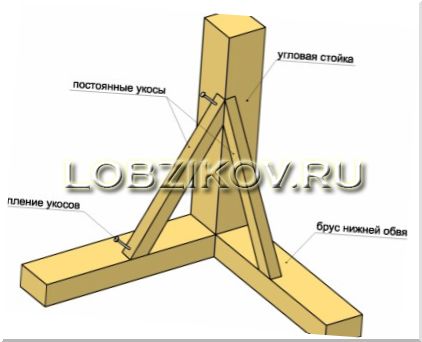

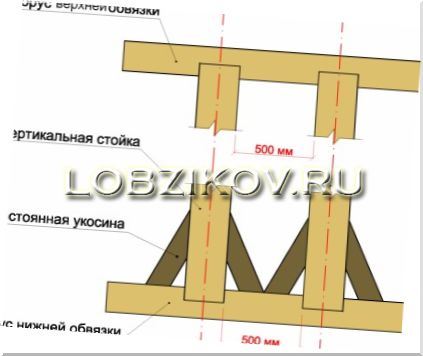

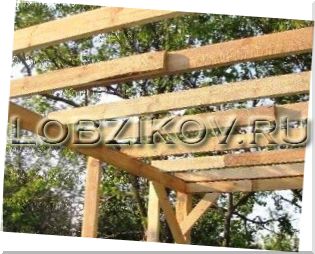

Каркас

Каркас изготавливается из цельного сухого соснового бруса, пропитанного вещест­вами, значительно повышаю­щими стойкость и долговеч­ность обычной древесины, а также огнезащиту будущего строения.

Как скелет является осно­вой тела человека, так и де­ревянный каркас формиру­ет силовую схему будущего дома. Это касается в первую очередь наружных и внутрен­них (межкомнатных) стен, а также кровельной части сооружения.

Стоит отметить, что цель­ный брус не всегда применим в элементах межэтажных пе­рекрытий или кровельных стропил. Если, к примеру, в проекте имеются большие пролеты (более 4-4,5 м), то лучше отказаться от исполь­зования цельного отрезно­го бруса. Объясняется это следующим.

Во-первых, тяжело найти цельный брус необходимого сечения и длины (более 6 м), с равномерной структурой, без механических изъянов и повреждений. Во-вторых, та­кой брус будет обладать зна­чительной массой, и для опе­рирования им на строитель­ной площадке понадобится привлечение подъемной тех­ники. В некоторых районах это может быть затрудни­тельным, а по критериям сто­имости - и вообще невозмож­ным. В-третьих, несмотря на свои размеры, цельный брус не будет достаточно прочным и устойчивым к прогибам и провисаниям. По не стоит от­казываться от архитектурных замыслов и изюминок плани­ровки. Выход есть! Даже два!

Клееный брус. В качест­ве первого решения тут же напрашивается использова­ние клееного бруса. Оп име­ет большую механическую прочность в силу того, что подобно фанере состоит из элементов с разнонаправ­ленной структурой волокон. При этом все его элементы (мелкие брусочки) проходят специальный предваритель­ный отбор, чистку и обработ­ку. Даже при самом присталь­ном изучении не найдется элементов, в которых торчат сучки, есть трещины или ско­лы. После отбора, формиро­вания бруса, склейки и окон­чательной обработки полу­чается великолепный сим­биоз природы и технологии. Легкий, прочный, красивый брус с идеальной геометрией в сечении и длиной до 12 м. Такое творение рук челове­ческих просто невозможно прятать в силовом наборе и зашивать отделочными мате­риалами! Дома, построенные из клееного бруса, поражают своей красотой, природной чистотой, элитностью, по и, конечно, ценой. Стоимость клееного бруса, а соответст­венно и всего дома, весьма значительна, и позволить себе такой подход к строи­тельству могут далеко не все.

Конструкционная двутав­ровая балка. Наиболее оп­равданным по соотношению «цена - механическая прочность - легкость конструк­ции» является использование конструкционной двутавро­вой балки. Чтобы визуально представить ее себе, доста­точно вспомнить римскую цифру «один». Таким будет сечение двутавровой балки. Сверху и снизу расположе­ны две опорные площадки, а между ними - вертикальная поперечина. Такой профиль имеет высокую жесткость, хо­рошо сопротивляется усили­ям на изгиб и является несу­щим силовым элементом.

Суть высокой механичес­кой прочности такой бал­ки легко понять на примере обычной деревянной линей­ки. Если она лежит на двух опорах плашмя, то легко про­висает даже под действием собственного веса. Если же установить ее на ребро, то при таком положении она способна выдерживать значительные усилия.

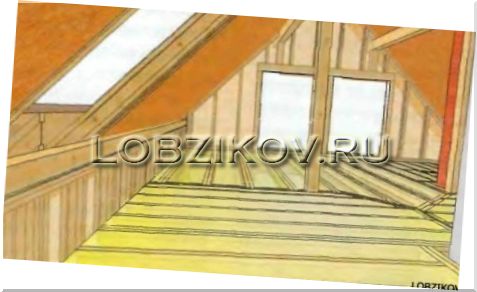

Надпись относится к картинке: Компьютерная визуализация будущего помещения мансарды

Ребром жесткости двутав­ровой балки служит верти­кальное полотно, закреп­ленное в верхней и нижней части в деревянные брусья из сухой сосновой древеси­ны. Полотно это чаще всего выполняют из фанеры или плит OSB (ОСП-ориентированная стружечная пли­та) небольшой толщины. Правда, существуют фирмы, выпускающие двутавровые балки с ребром из специ­ального ламинированного материала на древесной основе. Он гораздо плотнее и прочнее плит ОСП, и это позволяет выпускать балки длиной до 16 м (сравните с типовыми 9- и 12-метро­выми балками па основе ОСП).

Однако стоит отметить, что при высокой механичес­кой прочности и легкости (16-метровую балку могут переносить всего два чело­века!) эти балки использу­ются довольно редко. В чем причина? Выпускаются они только  в заводских условиях. Транспортировка на стройплощадку становится затруднительной, поскольку большинство автомобилей имеет длину кузова не более 13 м. При монтаже такой бал­ки все равно не обойтись без применения ОСП. Поэтому наиболее оправданным счи­тается использование балок длиной от 4,5 до 12 м. А в ка­честве сердцевины можно ре­комендовать ОСП толщиной 10-12 мм или 6-8-миллимет­ровый специальный ламини­рованный материал. Этого вполне достаточно, чтобы устроить пролет желаемой длины между несущими сте­нами или сделать практичес­ки любую стропильную сис­тему при минимальном коли­честве элементов и крепежа. Не стоит ограничиваться применением балок только в перекрытиях и кровлях. Конструкционные балки вы­пускаются разных сортамен­тов: для полов, перекрытий, скатных кровель (маркиров­ка joist), наружных стен и для перегородок (маркиров­ка-wall).

        Механические данные дву­тавровых балок варьируют­ся в зависимости от сечения опорных брусьев и размеров ребра жесткости (толщины и высоты) и, как следствие, сечения и строительной вы­соты балок.

Опорные брусья у всех производителей имеют стан­дартизированные размеры. Самый мелкий - 45 х 45 мм. Потом идут 45 х 60, 50 х 50, 45 х 90 мм. Самые крупные -60 х 90 и 90 х 90 мм - приме­няются для особо прочных уз­лов. Не стоит также забывать, что иысокои несущей способ­ности перекрытия, кровли или любого другого элемен­та дома можно достичь также путем увеличения количества несущих балок или их строи­тельной высоты.

Плюс в пользу каркасного домостроения.

Сегодня большинство стро­ительных фирм, работаю­щих на рынке каркасного домостроения, располага­ют и проектным подразделением, и каталогами го­товых проектов, которые можно при необходимости адаптировать под заказчика. Квалифицированные специ­алисты помогут определить­ся во всех неясных вопро­сах. А прочностной расчет и расположение балок, под­бор их сечений, длин, по­следовательности укладки и стоимость вопроса поручим компьютерам.

Современное програм­мное обеспечение позволяет в кратчайшие сроки адапти­ровать практически любой проект дома под каркасную технологию, даже если пер­воначально он был задумай из кирпича, бетона и стали.

Располагая геометрически­ми размерами будущего дома и требуемыми прочностны­ми данными, компьютерные программы делают пересчет несущих конструкций в дере­вянный каркас эквивалент­ной прочности, подбирая не­обходимые балки и элементы из сортамента, используемого производителем балок. Они также позволяют просмот­реть визуализацию будущего дома в целом или, к приме­ру, только кровли. Сразу же в автоматическом режиме формируется спецификация используемых балок, их раз­меры и количество.

Сопоставив спецификацию с ценами в текущем прайс-листе, можно подсчитать, во что выльется строитель­ство. Невольно возникает вопрос: «А почему так деше­во? Ничего не пропущено?»

И действительно, конечная сумма по смете оказывается значительно меньше, чем в первоначальном «кирпич­ном» проекте.

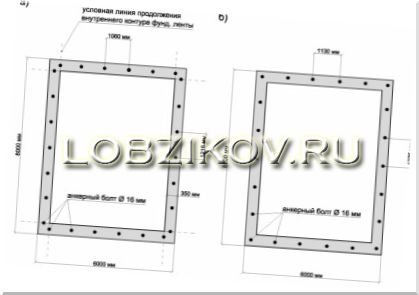

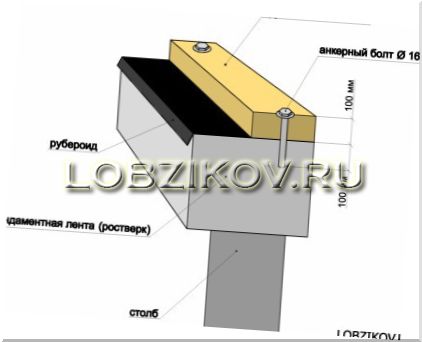

Фундамент.

Это самая ответственная и трудоемкая деталь - и работа при строительстве любого дома. Каркасные дома очень легкие. Они в несколько раз легче аналогичного дома из кирпича, пенобетона и дру­гих привычных материалов. Поэтому работы по устройс­тву фундамента занимают значительно меньше време­ни и средств.

Таким домам просто не нужна массивная и сложная в исполнении основа, заглуб­ленная в землю на несколько метров. Чаще всего применя­ют ленточные монолитные фундаменты с армировани­ем металлической армату­рой. Также применимы блоч­ные, столбчатые и свайные фундаменты.

Теплоизоляция.

Вы твердо уверены, что кирпичная стена толщиной 400 мм будет теплее, чем каркасная стена, толщина которой всего 150-200 мм? Использование современ­ных высокоэффективных теплоизоляционных мате­риалов позволяет огражда­ющей конструкции толщи­ной всего 200 мм обеспечи­вать сопротивление тепло­передачи более высокое, чем 3-метровая бетонная стена,   1,5-метровая   кирпичная или полуметровая деревянная.

К таким материалам от­носятся в первую очередь негорючие утеплители из каменной (базальтовой) ваты. Наиболее известны зарубежные торговые мар­ки PAROC, ROCKWOOL, NOBASIL и ТМ «ТЕХНО» российского концерна «ТехноНИКОЛЬ».

Стекловолоконные утеп­лители ISOVER, URSA и им подобные характеризует более низкая стоимость, а соответственно и доступ­ность. Но температурный диапазон их использования немного ниже, чем у камен­ной ваты.

Помимо своих высоких огнестойких свойств во­локонные утеплители ха­рактеризуются высокой звукоизоляционной осо­бенностью, что позволяет даже в густонаселенных го­родах и шумных мегаполи­сах получить помещения с прекрасным акустическим комфортом.

Вспененный пенополистирол (более известный как пенопласт) с каждым годом становится все более популярным при утеплении различного рода зданий. Этому способствует его низкая стоимость, доста­точно высокая прочность и простота обработки. Его можно штукатурить. Будучи спрятанным в строительную конструкцию, он безвреден для человека и окружающей среды.

Экструдированный пенополистирол практичес­ки не боится воды, плесени, грибков и т.д. Поэтому этот материал может с успехом применяться для надежной изоляции полов на грунте, фундаментов, террас, бал­конов и т.д.

Окна и двери

В каркасном доме можно применять окна и двери из любого материала от любо­го производителя, будь то металлопластиковые окна или входные дубовые две­ри. Мансардные окна тоже используются без ограниче­ний по размерам. Их мож­но крепить на стропильную систему.

Кровельный материал

Кровельный материал - тоже без ограничения. Это может быть самый простой ондулии, металлочерепица, би­тумная (гибкая) черепица по сплошному настилу из ОСП, полимерпесчаная черепица по несложной обрешетке, на­туральная черепица (только сразу согласуйте сечение и шаг стропил, так как этот вид че­репицы немного тяжелее дру­гих), фальцованная кровля из металла или меди. Хватит для вашего выбора? Если нет, то можем предложить соломен­ную кровлю. Сегодня это и на­дежно, и стильно.

Коммуникации

Все электрические, водяные, вентиляционные, охранные и прочие системы спрятаны в стены, иолы и подвесные потолки. Электропроводка располагается в пластико­вых или металлических гофротрубах для обеспечения максимальной защиты. Все канальные разводки могут быть дополнительно спря­таны в пластиковые короба. Электропроводка разводит­ся к потребителям либо под поверхностью внутренней отделки (под гипсокартоном, вагонкой, в толще внутрен­ней штукатурки), либо в спе­циальных каналах плинтусов и наличников. Вся фурнитура (розетки, выключатели, све­тильники и т.д.) может быть абсолютно любая и распола­гаться в самых стандартных установочных коробках.

Фотографии и схемы пре­доставлены ООО «Теплый дом».
