Строительство домов из клееного бруса

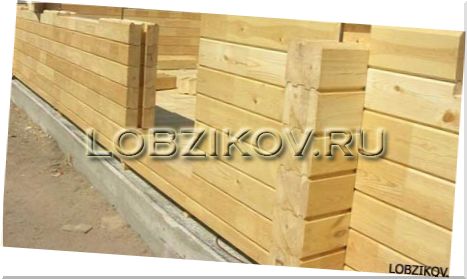

Строительство деревянного дома из клееного бруса

Наша статья посвящена строительству домов из клееного бруса. Данная технология дешевле кирпичного домостроения. Под такой дом не нужно дополнительно укреплять фундамент, так как констуркция достаточно легкая. Также, очень высокие показатели прочности, благодаря материалу из которого идет строительство. Для такого дома, как и сотальных нужен проект



Дома из клееного бруса

  • Преимущества домов
  • Клееный брус
  • Стоимость дома
  • Проект дома серии «Соло» (как пример).



Преимущества таких домов

  • Высокое качество поверхности.

Обеспечивается за счет того, что перед склейкой древесина очищается от сучков и дефектов, заготовки сортируются по цвету и текстуре. Поэтому любые изделия из клееной древесины отличаются безупречным внешним видом. Это значит, что мы внимательно следим за соответствием качества поверхности материала всем строительным требованиям независимо от состояния  исходного сырья — круглой древесины (бревен).

  • Стабильность геометрических размеров.

В отличие от цельной древесина клееная отлично сохраняет свои размеры и форму даже по пришествию времени. Такая древесина не дает усадки, не изгибается  и не скручивается. Это связанно с тем, что в клееной древесине отсутствуют внутренние напряжения, а также с тем, что она производится из качественно высушенного сырья.

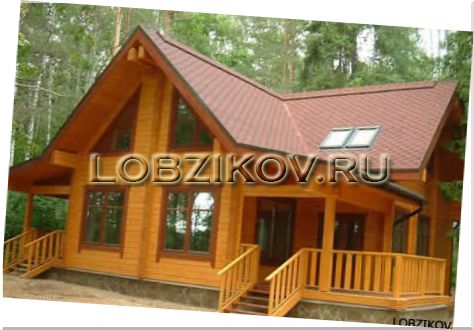

Преимущества домов из клееного бруса

  • Прочность.

Конструкции  из клееной древесины имеют прочность на 50-70% выше, чем из цельной, что позволяет использовать в современном деревянном домостроении размерные характеристики соразмерные с характеристиками других строительных технологий.

  • Теплотехнические характеристики деревянного дома.

Тот факт, что деревянный дом очень теплый известно с давних пор. Высокие показатели теплотехнических характеристик позволяют значительно сокращает эксплуатационные  затраты на дорогостоящее индивидуальное отопительное оборудование и транспортировку топлива. Для обогрева дома построенного из клееного бруса потребуется в 9-13 раз меньше топлива по сравнению с кирпичным домом.

Сроки строительства таких зданий, безусловно, меньше, чем аналогичного здания  из необработанного дерева. Поскольку все детали производятся с высочайшей точностью при постоянной влажности и температуре, в заводских условиях. Сборка конструкции дома проводится быстро и просто, полный монтаж на подготовленный фундамент не более 5-6 недель. К тому же, этот дом не требует в дополнительного времени на усадку (усадка составляет не более 0,5%). Этот факт существенно экономит время  проведения отделочных работ, и строить дома круглый год, а даже поточным методом строить целые поселки от 10 до 100 домов на цикл.

Особый вопрос — утепление домов. Швы, остающиеся между бревнами уплотнять и утеплять намного  сложнее, чем между клееными брусьями. ПОни отлично подгоняются при сборке, следовательно, необходимость прокладывать дополнительный  утеплитель в пазы между ними отпадает.  Немаловажно,  что конструкция профиля брусьев не пропускает воду в середину конструкции. Это предохраняет дом от поражения гнилью.

Что касается отделки,  даже хорошая подгонка отдельных бревен сруба не обеспечивает  стенам  достаточно ровную поверхность, что значительно усложняет отделку. А поверхность клееного бруса,  ровная и гладкая, и возведенная из такого материала стена смотрится монолитной. Наружная отделка таким  стенам практически не нужна.

Сам клееный брус

Этот материал впервые появился  на строительном рынке более трех десятилетий назад и моментально завоевал популярность среди пиломатериалов. И это вполне закономерно, ведь клееный брус просто не имеет недостатков, характерных массивным цельным бревнам и обычному брусу.

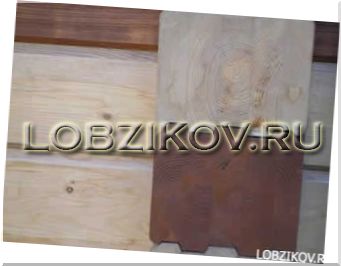

Клееный брус


Этот материал тщательным образом высушен, его влажность в среднем составляет 9±1%. Такой материал более прочен и намного меньше подвержен неблагоприятным воздействиям характерным для древесины (гниению, цветению и т.п.). Усадка клееного бруса колеблется в пределах 1%, что значительно сокращает сроки возведения жилого дома (нет необходимости выжидать пока сруб осядет).

Плюсы

  • Меньше подвергается  гниению.
  • Отличается от  доски и традиционного деревянного бруса более стабильными геометрическими параметрами.
  • Отличается пожаростойкостью (2 класс и выше), даже без дополнительной обработки и пропитки.
  • Практически не имеет смолянистых выделений.
  • Защищен от трещин, искривления, крылеватость, сучковатости.


Несущая нагрузка балок и стропил  из клееного бруса значительно больше, чем для традиционных материалов. Из клееного бруса можно монтировать балки перекрытия большого сечения и большие пролеты.



Область применения:

  • Зимние сады.
  • Навесы.
  • Стропила.
  • Мосты.
  • Складские, производственные и спортивные  сооружения.
  • Опоры.
  • Перила.
  • Беседки и галереи Стойки.
  • Балочные конструкции и т.д.



Из клееного бруса производятся:

  • оконные блоки,
  • деревянные дома,
  • столбы, балки,
  • клееные стропила
  • клееные перекрытия,
  • клееные подоконники,
  • половая клееная доска,
  • клееные ступени и т.д.


Клееный брус тщательным образом высушен, его влажность в среднем составляет 9±1%. Такой материал более прочен и намного меньше подвержен неблагоприятным воздействиям характерным для древесины (гниению, цветению и т.п.). Усадка клееного бруса держится в пределах 1%, что значительно сокращает сроки возведения жилого дома (нет необходимости выжидать пока сруб осядет).

Клееный брус (либо клееный профилированный, либо многослойный клееный) получается из деревянных досок, которые крепко склеены в параллельном направлении волокон. Многослойный клееный брус можно получить, используя разные породы  древесины, допустим, внешние ламели — из лиственницы, а внутренние ламели  многослойного бруса — из сосны.

Самый популярный материал для клееного профилированного бруска — ель и сосна, реже выбирают кедр и  лиственницу.

Технология производства


Стандартная технология производства многослойного клееного бруса состоит из таких этапов:

  • Сушка исходного пиломатериала.
  • Черновое прострагивание для определения дефектов.
  • Торцовка с удалением дефектов для дальнейшего сращивания.
  • Нарезание подготовленной доски по размеру профилированного клееного бруса (Торцовка бездефектной доски).
  • Торцевое сращивание ламели.
  • Калибровка подготовленных ламелей перед склеиванием.
  • Склеивание бруса.
  • Профилирование и калибровка  бруса.
  • Прострагивание и торцовка готового  бруса.
  1. Вначале бревна распускают на доски соответствующего размера. Эти доски тщательно сушат (сделать это намного проще чем при сушке цельного бруса, поэтому их влажность получается существенно ниже).
  2. Потом материал проверяется на существование видимых дефектов.
  3. Несоответствующие  стандарту участки удаляют, а остальные сращиваются на мини-шип.
  4. Брус из срощенных ламелей может получиться длиннее склеенного из простых досок, его длина может достигать 12 метров.
  5. После этого доски, обрабатываются антисептическими и  антипиренными растворами.
  6. Теперь доски проходят черновое простругивание по первому классу чистоты.
  7. Эти тщательно высушенные, аккуратно отстроганные, отсортированные и собранные по кусочкам доски – ламели.
  8. На особых прессах, под давлением подготовленные доски  склеивается в брус.
  9. В одном брусе может быть от 2 до 5 ламелей, что позволяет делать клееный брус значительной толщиной — максимальная клееного бруса  высота  320 мм, а ширина  —230 мм.



  • Для склейки ламелей используется специальный двухкомпонентный клей концерна „AKZO NOBEL“ КАСКОЛИТ 1989/1993, 1987/1993. Многослойный профилированный клееный брус по теплоизоляционным показателям, воздухопроницаемости и плотности прилегания намного лучшие круглого бревна.
  • Технологические гребни и пазы по длине бруса достаточно жестко фиксируют его стене относительно ниже и вышележащего.
  • Уплотнитель при таком строительстве не требуется. Стена кажется монолитной, и не требует дополнительной отделки.



Клееный брус не меняет свою первоначальную форму во время эксплуатации. У него очень маленькая усадка (примерно в 2-3 раза меньше чем у оцилиндрованного бревна), он практически не растрескивается, и обладает высоким эстетическим и технологическим качеством лицевых поверхностей.

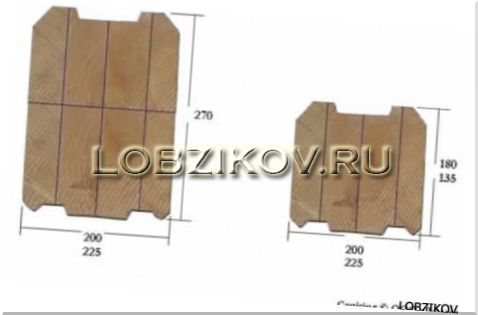

Профилированный клееный стеновой брус

Профилированный клееный стеновой брус.

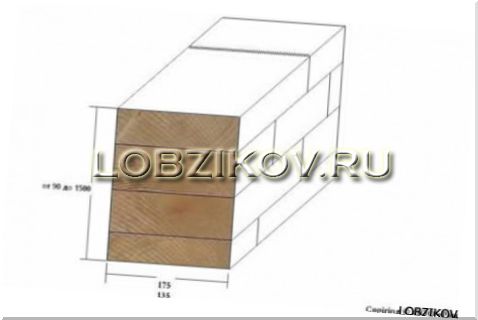

Несущий конструкционный клееный брус

Несущий конструкционный клееный брус.

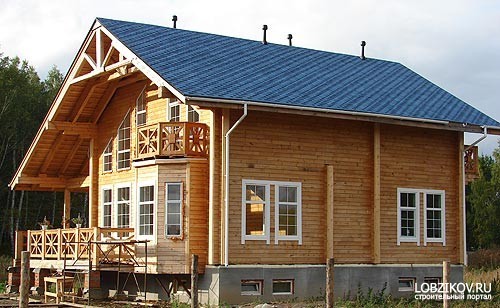

Проект дома из клееного бурса (пример)





Стоимость дома из клееного бруса



Двухэтажный жилой дом.
Общая площадь — 202,22 м2

Функциональная система:

1 этаж — прихожая, ванная комната, туалет, гардероб, холл, кухня-столовая, дневная комната, комната для гостей, кладовая.
2 этаж — холл, четыре спальни, сан.узел.

Стены и перегородки — клееный брус
(сечение 180x200 или 135x200)
Материал — хвоя.

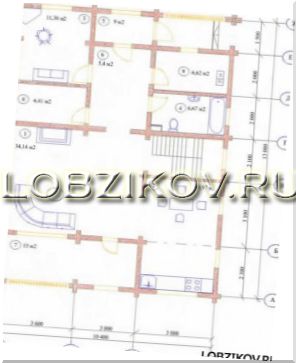

План первого этажа.

План первого этажа

1 — Гостиная 34,14 м²
2 — Кухня-столовая 18,97 м²
3 — Комната для гостей 11,36 м²
4 — Ванная комната 6,67 м²
5 — Холл 9 м²
6 — Прихожая 5,4 м²
7 — Терраса 15 м²
8 — Кладовая 6,41 м²
9 — Топочная 6,62 м²

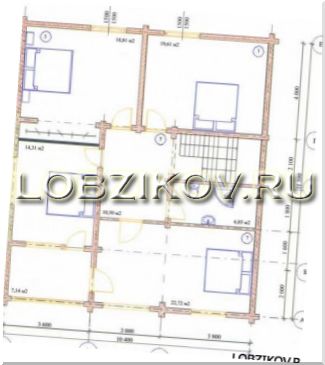

План второго этажа.

План второго этажа

1 — Спальня 18,81 м²
2 — Спальня 19,61 м²
3 — Сан.узел 6,05 м².
4 — Спальня 22,72 м²
5 — Балкон 7,14 м²
6 — Спальня 14,31 м²



Процесс строительства дома из клееного бруса



Ну, перейдем непосредственно к технологии строительства дома.

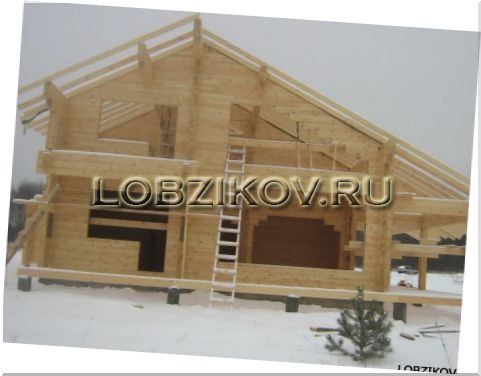

Строительство дома из клееного бруса



Временное хранение


Клееный брус – это материал, который требует деликатного обращения, поэтому его нельзя просто бросить на улице под дождем. Древесина очень быстро впитывает воду вдоль волокон, а также плохо реагирует на прямые солнечные лучи. Многие, кто имел дело с клееным брусом видели, как появляются трещины в выпусках под влиянием солнечного света. Трещины также могут появиться уже на стадии сдачи объекта, когда появится резкий перепад температуры или при интенсивном режиме работы. Могут потрескаться только отдельные ламели, а не брус целиком, что иногда незаметно при первом взгляде. Независимо от того, как вы храните, он не должен расклеиться.

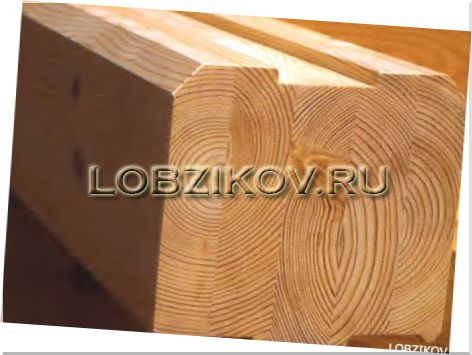

Временное хранение клееного бруса
С трещинами другое дело, поскольку они могут появиться даже в том случае, если при хранении или после установки не было температурных перепадов или влажности. Это попросту связано с тем, что в древесине существует некое напряжение.

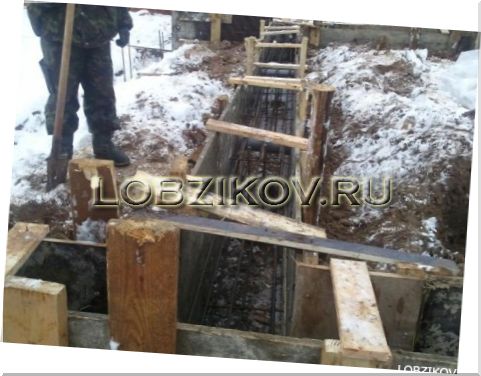

Фундамент под дом



Инженерно-геологические исследования показали, что для зданий выбирают монолитно-ленточные фундаменты, глубина заложения которых должна находиться ниже промерзания грунта (от 1,7 метра). Сделали небольшие подвалы для хранения продуктов. Монолитную железобетонную использовали также для перекрытия всей площади под домом. Каждую стену подвала, а также цокольное перекрытие гидроизолировали битумными наплавленными материалами.



Фундамент под дом из клееного бруса



Первый венец



Клееный брус не должен контактировать с бетоном, даже если в промежутке находится гидроизоляционный материал. Именно поэтому под венец каждые 1-1,5 метра нужно поместить доски толщиной 40 мм, которые предварительно пропитанные антисептиком. Там также нужно установить рубероид, который предотвращает повреждение гидроизоляции. Когда венец полностью собран, его установку проверяют при помощи водяного уровня (иногда целесообразно подтесывать некоторые доски или заменять их на более толстые). Когда убедитесь в том, что венец ровный, можно прикреплять к фундаменту брусья при помощи анкерных болтов.

Если использовать эту технологию, то можно оставлять «прогалы» между брусьями до самого конца строительства. В таком случае осадки будут свободно проходить, не задерживаясь. После того, как дом полностью собран, можно обработать нижний брус интисептиком, прогалы заложить отрезками из лиственной доски, а щели запенить. Затем застывшую пену подрезают, сверху наносят влагоизоляционную мастику и устанавливают отливы. Сам отлив нужно прикрепить к брусу саморезами, чтобы была возможность проверять состояние нижнего бруса.

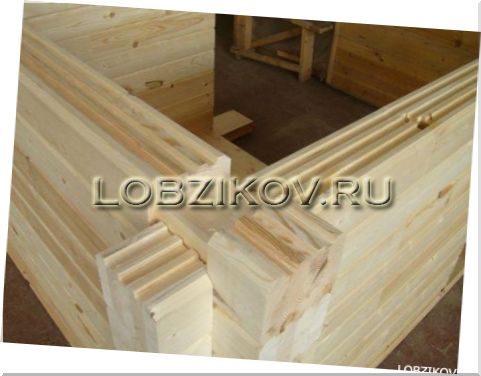

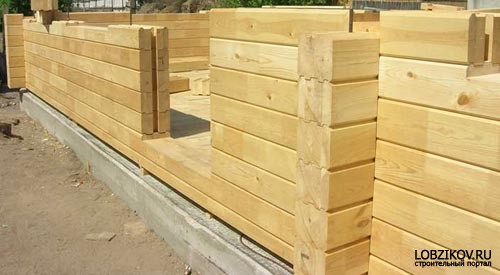

Сборка сруба



Сборка очень простая, поскольку вам только нужно найти нужную деталь, привести на стройку, установить на нужное место и захлопнуть соединительные замки-чаши. Далее рассмотрим ключевые моменты.



Сборка сруба



Брус отличается довольно сложным профилем, поэтому если вы вертикально его соединяете, то получается довольно плотный и крепкий замок. Чтобы добиться непродуваемости соединений, нужно нанести в крайние канавки силиконовый герметик по всей длине. Он может быть прозрачного или белого цвета. Брус, который вы уложите сверху, будет «раздавливать» его по всей площади паза. Весь состав полностью полимеризуется на протяжении 30-40 минут, однако останется довольно таки эластичным и устойчивым к небольшим деформациям, которые будут возникать в процессе усадки дома.

  • Если во время сборки нужно будет изготовить дополнительные каналы или увеличить диаметр канала, который был просверлен еще на заводе, то это можно исправить на месте. После сборки ничего менять нельзя.



Мы полностью отказались от применения мягкий уплотнителей, поскольку они принимают окончательную форму на протяжении длительного периода, что увеличивает процесс усадки дома целиком.



  • Чтобы оконные проемы были более жесткими, в них нужно оставить один или два цельных брусьев, которые выпиливаются непосредственно перед установкой в разъем. Окна нужно прикрепить к обсадным брускам, которые вложены в пазы на выходящих проемах.

Вертикальная стяжка. Чтобы минимизировать процесс усадки дома, нужно создать принудительную стяжку конструкции при помощи шпилек из оцинкованной стали (длина которых составляет 1 метра, а толщина 12 мм).



шпилек из оцинкованной стали



Стяжки нужно установить в обязательном порядке снаружи в выпуске бруса, внутри и снаружи в технологических перерубах, а также по бокам - возле дверных и оконных проемов. Места расположения всех шпилек должны быть указаны в технической документации, а сами отверстия делают специалисты на заводе.

Установку шпилек нужно начать при монтаже нижнего венца. На шпильку нужно предварительно накрутить гайку с шайбой, а потом вставить в отверстие. Гайка с шайбой должны находится под брусом. Благодаря такому расположению можно будет провести подтяжку конструкции. Этот процесс позволяет минимизировать усадку дома, а также скорректировать ее, поскольку под выпусками есть свободный доступ к гайкам. После того как были собраны еще два венца, нужно стянуть все гайками.

  • При затягивании гайки, шайба ложится не на поверхность, а на дно углубления, которое сделано на месте. Диметр углубления должен быть меньше чем сами шайбы, а глубина должна составлять не меньше двух гаек. В результате операции гайка утопает. Если даже произойдет ситуация, когда величина усадки превысит запланированный показатель, то верхний брус не подвиснет на гайке.



Обратите внимание на еще один важный момент. Зимой точка росы может попасть на металлическую шпильку, которая находится в центре стены. Если ее канал достаточно широкий (все каналы должны быть одного диаметра, поскольку зависят от протяженности канала), то на шпильке начнется конденсация влаги, которая будет стекать каплями. Из-за этого может начать подгнивать нижний брус. Однако, в нашем случае этого не произойдет, поскольку весь канал разделен на несколько частей и состоит из небольших отрезков. Мы улучшаем изоляцию таких отрезков и заливаем соединения герметическим веществом. Если конденсат и будет образоваться, то в небольших объемах он не будет представлять опасность.





  • Чтобы стена гаража была наиболее похожа на стену дома, нужно прикрепить к ней короткие отрезки бруса, который хорошо имитирует выпуски бруса. Также мы заполняем все зазоры между фундаментом специальной пеной. Излишки пены можно подрезать, нанести мастику и установить отливы. Таким же образом можно закрыть зазоры по всему дому.
  • Далее мы видим перекрытия, которые были созданы над большими пролетами из того же стенового бруса, а обрезные доски – над меньшими пролетами.
  • Стропильную систему было создано из обрезной доски, которую установили на утепление кровли.
  • Крыша была завершена установкой металлочерепицы от бельгийского производителя MetroBond.
  • Стены внутри дома отработали прозрачным защитным веществом, а снаружи белым.
  • Также были установлены полы по регулируемым лагам и водяные теплые полы.
