Как обозначается система водоснабжения

Условные обозначения систем водоснабжения

Презентация системы водоснабжения состоит из условных графических и буквенных изображений, схем, расчётов, паспорта. Условные обозначения элементов санитарно-технических сетей определяет ГОСТ 21.205-203.Эти обозначения общепризнанные. Изменять их и придумывать свои категорически запрещается. Делается это для того, чтобы презентация системы водоснабжения была понятна любому инженеру, строителю, подрядчику. Для того, чтобы, глядя на схемы, любой осведомлённый в этой сфере человек мог понять о чём идёт речь.

Паспорт сетей необходим в обязательном порядке. В нём описываются все технические характеристики системы, условия гарантийного обслуживания и т.д. Паспорт системы водоснабжения начинает составляться после осмотра, проектирования и окончательного монтажа. В паспорте определяется расчётный расход воды согласно СНиП 2.04.01-85.

Ещё один важный пунктик, который следует учитывать при разработке проектов систем это энергосбережение в системах водоснабжения.

Энергосберегающие мероприятия классифицируются по затратам на беззатратные, с небольшими затратами, со средними затратами и с большими затратами. Энергосбережение в системах водоснабжения без затрат и с небольшими затратами осуществляется посредством соблюдения правил эксплуатации (своевременное проведение плановых ремонтных работ, устранение утечек, замена неисправного оборудования, вентилей, кранов и т.д.), применением в качестве уплотнений для насосов новых инновационных материалов,К примеру, тефлон увеличивает срок службы почти в 6 раз, он стоит чуть дороже, но довольно быстро окупается.

К мероприятиям, требующих средних затрат, относят: проектирование оборотных сетей водоснабжения, применение труб водопроводов и трубопроводов из полимерных материалов, организация строгого учёта водопотребления, диспетчеризацию, мотивацию населения экономить водные ресурсы, использование избыточной температуры стоков, использование энергии горючих веществ, которая поступает в стоки.

К мероприятиям с большими затратами относят: внедрение автоматической системы учёта и контроля потребления электроэнергии, применение пластинчатых водонагревателей, оснащение насосов приводами с регулировкой частоты, строительство очистных сооружений, охладительных и оборотных циклов водоснабжения.

Условные обозначения систем водоснабжения Условные обозначения систем водоснабжения Условные обозначения систем водоснабжения Условные обозначения систем водоснабжения Условные обозначения систем водоснабжения

1. Линия сети сточных вод
2. Линия сети смешанной канализации
3. Линия сети ливневой канализации

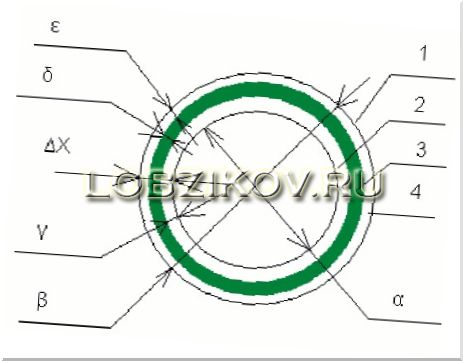

4. Изолированный трубопровод
5. Водосточный жёлоб
6. Изменение диаметра труб
7. Вытяжная труба без колпака. Вытяжная труба с колпаком
8. Вентилируемый стояк
9. Конец трубопровода с заглушкой
10. Фланцевое соединение
11. Раструбное соединение
12. Соединение на муфте с резьбой
13. Прочистка
14. Запорный кран
15. Трёхходовой кран
16. Задвижка
17. Дроссельный клапан
18. Обратная заслонка     19. Компенсатор
20. Компенсатор сальниковый
21. Редукционный клапан
22. Трап, выпуск из подвала, ванны
23. Трап подвальный с сифоном
24. Дворовая решётка ливнестока
25. Уличная решётка ливнестока
26. Двойной обратный затвор
27. Смотровой колодец с трубопроводами
28. Смотровой колодец для открытых лотков
29. Очистные сооружения малой канализации
30. Очистные сооружения малой канализации, многокамерная система
31. Очистные сооружения малой канализации, многоэтажная система     32. Отстойник
33. Бензоуловитель
34. Нефтеловушка
35. Жироуловитель
36. Топливная заслонка
37. Топливоуловитель
38. Грязеотстойник
39. Водозаборный кран холодного вод-я
40. Водозаборный кран горячего вод-я
41. Поворотный водозаборный кран холодного вод-я
42. Поворотный водозаборный кран горячего вод-я
43. Водозаборный кран с присоединением шланга
44. Кнопочный смывной кран
45. Бачок с поплавком
46. Душ
47. Душ на гибком шланге
48. Водонагреватель (на газе или твёрдом топливе)
49. Смеситель холодной и горячей воды
50. Настенная раковина с холодной водой
51. Настенная раковина с горячей водой
52. Мойка с горячей и холодной водой
53. Открытый резервуар
54. Резервуар сжатого воздуха, запасной напорный резервуар
55. Водоструйный насос
56. Заземление
57. Подземный гидрант
58. Наземный гидрант
59. Поливочный кран
 60. Сито, пескоуловитель
61. Проходной запорный клапан
62. Проходной запорный клапан со спускным краном
63. Редукционный клапан
64. Проходной поплавковый клапан
65. Универсальный вентиль
66. Заслонка обратного тока с регулятором и спуском
67. Комбинированный запорный клапан с обратной заслонкой
68. Манометр
69. Предохранительный клапан с противовесом
70. Мембранный предохранительный клапан с пружиной
71. Перелив с терморегулятором
