Системы заземления электроустановок

Системы заземления электроустановок

Глобализация  сегодня  проникает  во  все  стороны  жизни.  Докатилась  она  и  до  электротехники.  Международная  электротехническая комиссия (МЭК) разработала единую  систему, по  которой  классифицируются  системы  заземления.  Новая классификация  одновременно  означает  и  новый  системный подход  к  построению  электросетей.  Такая  система  введена  в большинстве государств. Вошла она и в 7-ю редакцию нашего ПУЭ.  Согласно  новым  требованиям  ПУЭ  в  настоящее  время применяются  следующие  системы  заземления  электроустановок:·        система TN (подсистемы TN-C, TN-S, TN-C-S);

·        система ТТ;

·        система IT.

Система TN — система,  в  которой  нейтраль  источника питания  глухо  заземлена,  а  открытые  проводящие  части электроустановки присоединены к глухозаземлённой  нейтрали источника посредством нулевых защитных проводников.  Странно  звучащий  термин « глухозаземлённая»  означает всего лишь то, что нейтраль непосредственно присоединяется к заземляющему  контуру,  а  не  через  дугогасящий  реактор, резистор  и  т.  п.  Важно  понимать, что глухое заземление конструктивно  делается  вблизи  источника  питания,  в  качестве которого  чаще  всего  выступает  местная  трансформаторная подстанция.

Подсистема TN-C — система TN, в которой нулевой защитный  и  нулевой  рабочий  проводники  совмещены  в  одном проводнике на всём её протяжении.





Подсистема TN-C — система TN, в которой нулевой защитный  и  нулевой  рабочий  проводники  совмещены  в  одном проводнике на всём её протяжении.



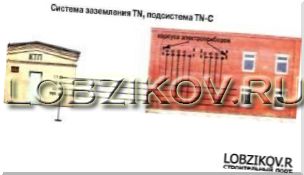

Система заземления TN, подсистема TN-C (однофазное подключение)

Подсистема TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всём её протяжении.



Система заземления TN, подсистема TN-S

Подсистема TN-C-S — система TN, в  которой  функции нулевого  защитного  и  нулевого  рабочего  проводников совмещены  в  одном  проводнике  в какой-то  её  части, начиная от источника питания.



Система заземления TN, подсистема TN-C-S





Система IT - система,  в  которой  нейтрал  источника питания  изолирована  от  земли  или  заземлена  через  приборы или устройства, имеющие большое сопротивление, а открытые проводящие  части  заземлены  при  помощи  заземляющих устройств.



Система заземления TN, подсистема TN-C -S(однофазное подключение)



Система заземления IT





Система ТТ - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки  заземлены  при  помощи  заземляющего  устройства, электрически независимого  от  глухозаземлённой нейтрали источника.



Система заземления TT
