Схемы для освещения

Типовые принципиальные и монтажные схемы для освещения

Все схемы приводятся для трёхпроводной электропроводки.  Если  вам  некуда  подключать  используйте кабели с защитным  проводником  в  жёлтозелёной  изоляции,  но  оставляйте этот проводник свободным с обоих концов.

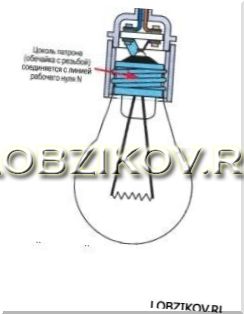

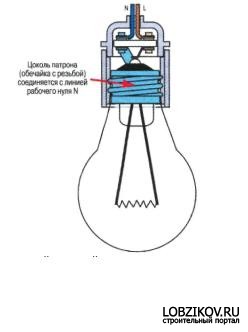

Обратите внимание: выключатель всегда ставится в разрыв фазного провода L. Чтобы при смене перегоревшей лампы или при ремонте патрона работа велась не под напряжением, цоколь лампы (его наружная обечайка с резьбой) всегда соединяется с линией рабочего нуля N (cм. рис.). третий провод, всё равно с расчётом на будущую модернизацию.

Рекомендуется вести монтаж осветительной сети проводниками,  немного  отличающимися  расцветкой  изоляции  от  проводников  силовой  сети  и  при  этом  не  противоречащей  ПУЭ, например:

  • нулевой рабочий провод N — изоляция голубого цвета;
  • нулевой защитный провод РЕ — изоляция жёлтозелёного цвета;
  • фазный провод L — изоляция красного цвета.



Начнём  с  самой  простой  схемы — это  принципиальная схема включения обычной люстры или бра на одну лампочку:

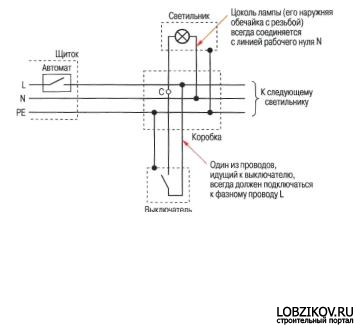

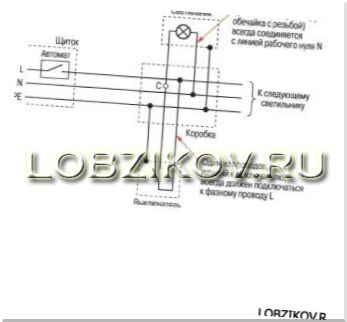

схема включения обычной люстры



Буквой «С» на  рисунке обозначена коммутируемая клемма колодки в ответвительной коробке.





При очень простой принципиальной схеме монтажная схема клеммной колодки на четыре клеммы уже достаточно сложная.  Обратите  внимание на  расположение  проводников.  На  проводник, идущий от выключателя к клемме «С» и имеющий голубой  цвет изоляции,  соответствующий линии N, надевают  изолирующую трубку красного цвета, чтобы подчеркнуть, что этот проводник иногда находится под напряжением.

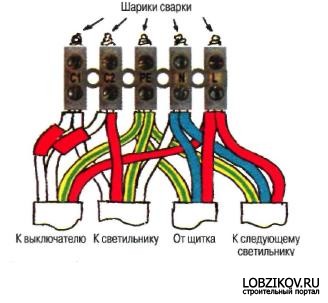

схеме монтажная схема клеммной колодки



Расположение проводников достаточно стандартное, и рекомендуется в соответствующих случаях его тупо повторять, а не стараться модернизировать или изменять порядок подключения.

Максимальное количество проводников, вставляемое в одно отверстие клеммы, — три. Это означает, что при стандартном для линий освещения сечении провода, равном 1.5 мм.

 (диаметр 1.4 мм)  диаметр  отверстия клеммы  должен  быть  не  менее 3.3 мм.  Желательно,  чтобы  каждый  оголённый  конец  проводника  проходил через всю клемму и попадал под оба крепёжных винта, но в таком случае диаметр отверстия клеммы должен быть не менее 4  мм.  Некоторые  предпочитают  скручивать  провода,  вставляемые в  одно  отверстие  клеммы,  утверждая,  что  так  соединение получается  более  надёжным,  что  выглядит  вполне  разумным.

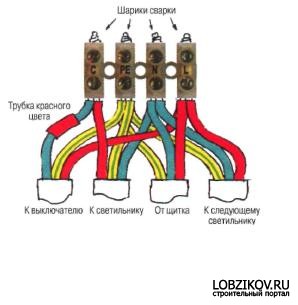

Еще надёжнее сварить кончики проводников этой скрутки и уж потом вставить их в отверстие клеммы.  В случае использования сварки  клеммная  колодка  применяется  только  для  фиксации проводников,  и  проводники  вставляются  в  неё  с  одной  стороны.  Можно использовать только один  винт  из каждой  пары для фиксации скрутки внутри клеммы. Обратите внимание, что в  этом  случае  максимальное  количество  проводников, вставляемых  в  одно  отверстие  клеммы, — четыре.  Это означает,  что  при  стандартном  для  линий  освещения сечении проводников,  равном 1.5 мм ( диаметр 1.4 мм),  диаметр отверстия клеммы должен быть не менее 4 мм. Шарики сварки показаны  торчащими  с  одной стороны  из  колодки  только  для наглядности. На  самом деле такое  может  иметь место, только если  колодка  жёстко  закреплена  в  коробке ( что рекомендуется). Если  же  колодка  не  закреплена  в  коробке  и может в ней свободно перемещаться, все металлические части, находящиеся под напряжением (в том числе и концы скруток с шариками), должны  быть  тщательно  изолированы,  например, изоляционной  лентой.  Лучше  всего  располагать  сваренные скрутки  в  колодке  таким  образом,  чтобы  их  кончики  с шариками сварки не высовывались из колодки.





Проводник





Теперь  чуть  более  сложный  вариант.  Это  принципиальная схема  включения  трёх  или  пятирожковой  люстры.  В  такой люстре имеются две группы лампочек, включающихся независимо друг от друга.  Выключатель соответственно двухклавиш ный. Заметьте, что проводники, идущие от коробки к люстре и выключателю, — четырёхжильные.

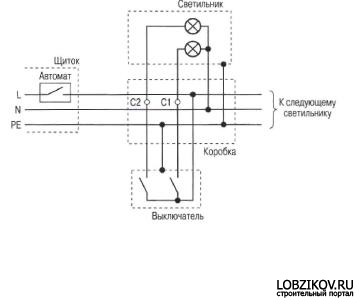

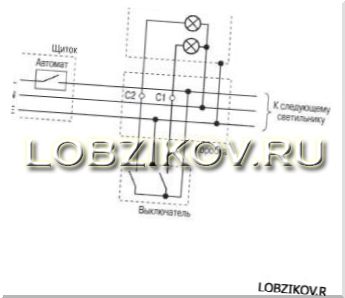

схема включения трёх или пятирожковой люстры



Буквами «С1» и «С2» на рисунке обозначены  коммутируемые  клеммы  колодки  в  коробке.  Общая точка  выключателя и здесь всегда  подключается к  фазному  проводу,  а  общая точка всех  ламп — это  соединённые  вместе  цоколи ( наружные обечайки  с  резьбой) — всегда соединяется с линией  рабочего нуля N.





 коммутируемые клеммы



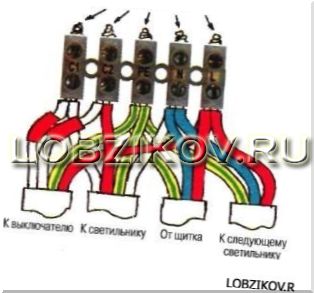

Монтажная схема клеммной колодки для обычной трёх или пятирожковой  люстры  напоминает  предыдущую,  но  колодка имеет на одну клемму больше, т. е. всего их пять. Максимальное  количество  проводников,  вставляемых  в  одно  отверстие клеммы, — три.  Следовательно,  диаметр  отверстия  клеммы должен быть не менее 3.3 мм.

Вариант  под  сварку  аналогичен  предыдущему,  только  добавляется  ещё  одна  клемма.  Диаметр  отверстия  клемм  в клеммной колодке должен быть не менее 4 мм.

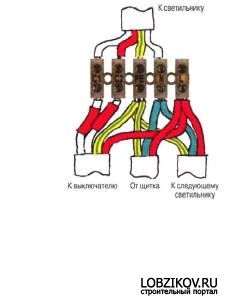

Монтажная схема клеммной колодки



Следующей будет «коридорная», или «лестничная», схема — управление светильником от двух выключателей, расположенных в разных местах. Выключатели располагают, например, в начале или конце коридора или внизу и вверху лестничного марша. Схема имеет некоторые особенности: вопервых, в ней используются переключатели, а не выключатели, т. е. приборы, имеющие группу переключающих контактов. И во-вторых, состояние «включено/выключено» не связано с конкретным положением клавиши, т.  е., изменяя положение клавиши любого переключателя, вы всегда меняете  состояние  системы  на  противоположное.  Тем  не  менее схема довольно дешёвая и распространённая.

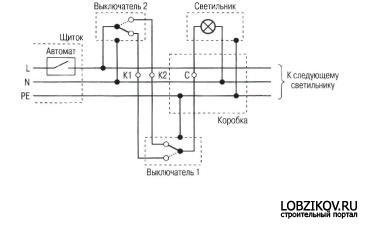

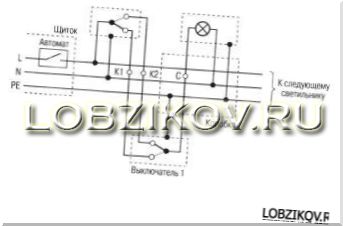

схема управление светильником от двух выключателей



Переключатели  на  схеме  названы « выключателями»  для однообразия.  Проводники, идущие к каждому переключателю, —  четырёхжильные.  На  колодке  появляются  дополнительные клеммы К1 и К2, т. е. всего их становится шесть.





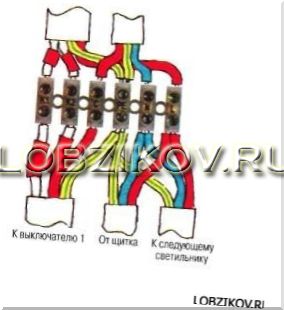

Переключатели на схеме названы выключателями

Максимальное  количество  проводников,  вставляемых  в одно отверстие клеммы, — три. Следовательно, диаметр отверстия клеммы должен быть не менее 3.3 мм.





Переключатели с шарика сварки



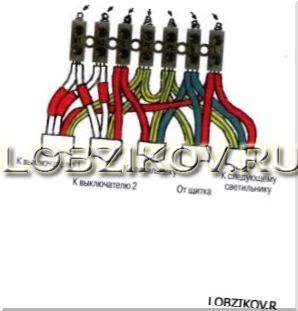

Вариант под  сварку  тоже  подобен  предыдущим,  но клемм становится  семь, т.  к. больше  четырёх проводников сваривать затруднительно, поэтому клемму РЕ  приходится разносить  на два отверстия. Убедитесь, что проводники РЕ, идущие от щитка и к следующему светильнику, попали в одно и то же гнездо колодки. Диаметр отверстия клемм  в  колодке должен  быть не менее 4 мм.  Надо  заметить,  что  длинная  колодка  с  семью клеммами (примерно 75 мм  длиной) требует  применения  ответвительной  коробки  больших  размеров  или  разделения  на несколько частей, что не всегда удобно.

Последняя схема — это тоже вариант «лестничной» схемы, но  с использованием импульсного  реле. Импульсное,  или,  как его  ещё  называют, биполярное,  реле позволяет управлять светильником  независимо  из  множества точек.  Количество точек не ограничивается. Управляющим элементом является простая кнопка. Первым нажатием на неё свет включается, а вторым — выключается. Применяется всё в тех же коридорах, холлах, на лестницах, т. е. в тех помещениях, у которых несколько выходов, и в спальнях. Применение в спальне необходимо пояснить.  При входе  в  спальню удобно включить свет кнопкой у двери; далее  человек,  как  правило,  рано  или  поздно  ложится  в  кровать, и выключить свет ему будет удобно прямо лежа в кровати.  Поэтому  ещё  одну  кнопку  монтируют  над  прикроватной тумбочкой (если  это кровать на двоих, то  третью кнопку монтируют над второй прикроватной тумбочкой). Конструктивно  импульсные  реле  бывают  двух  видов:  для монтажа на DIN-рейку и для монтажа в ответвительную коробку.  Если  при  домашней  проводке  вы  применяете  комнатные щитки, то удобнее использовать импульсное реле для монтажа на DIN-рейку и монтировать его в ближайшем комнатном щитке. В  этом случае все управляющие линии надо тянуть к комнатному щитку. Кстати, управляющие кнопки включаются параллельно,  т.  е.  шлейфом,  что  сильно  упрощает  прокладку управлющих линий. Есть ещё один важный момент, связанный с  применением  импульсных  реле.  Управляющие  линии,  как правило, гальванически связаны с сетью переменного тока. Это означает, что к управляющим кнопкам надо вести трёхпроводные линии и подключать корпус кнопок к защитному нулю РЕ.  Если же у вас нет комнатного щитка или он  далеко  расположен,  удобнее  использовать импульсное реле  для  монтажа  в ответвительную коробку. Не забудьте, что в этой коробке будет располагаться помимо клеммной колодки ещё и само импульсное реле, а значит, надо предусмотреть для него место. Коробка  должна быть  или больше  по  размерам,  или  глубже на толщину импульсного реле. Это должна быть та коробка, от которой идёт линия к светильнику на потолке. В этом варианте все управляющие линии надо тянуть к этой ответвительной коробке. Именно этот случай и показан на схеме.

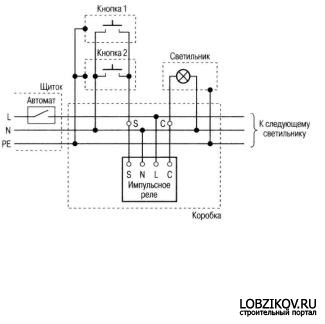

Схема освещения



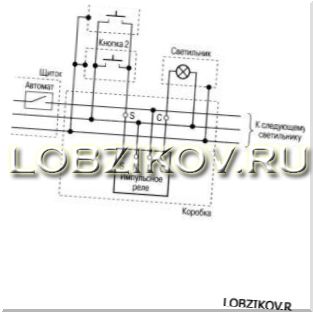

На рисунке буквой «С» обозначена коммутируемая клемма, а буквой «S» — клемма переключения. Проводники, идущие к кнопкам, могут быть небольшого сечения, обычно 0.35 мм.





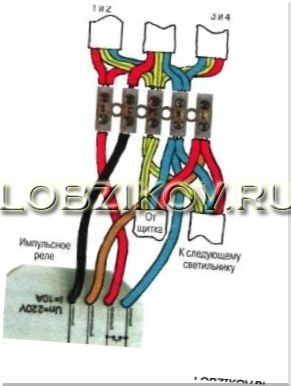

С обозначена коммутируемая клемма, а буквой S клемма переключения

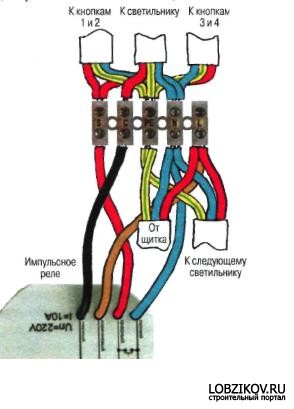

На  рисунке  специально  показаны  проводники,  идущие  к кнопкам 3 и 4, которых  нет на  схеме,  чтобы  иллюстрировать, как подключать кнопки, удалённые друг от друга в противоположных направлениях на большое расстояние.
