Обозначение и свойства кабелей, проводов и шнуров

Типы проводов и кабелей для домашней электросети

Давайте более подробно рассмотрим, какая продукция -  провода и кабели - обычно используются при монтаже электропроводки внутри помещения, в частном доме или квартире.



Силовые кабели



Одним из наиболее востребованных в последнее время типов кабелей, является шнур с маркировкой ВВГ. Этой аббревиатурой маркируется силовой с медной токопроводящей жилой (ТПЖ). Каждая ТПЖ имеет изоляцию из поливинилхлоридного пластиката (ПВХ). Кроме того, он имеет дополнительную оболочку из ПВХ (кембрик). Дополнительного защитного покрытия нет.

Он используется для сетей 600 и 1000 вольт, 50 Гц. Может иметь от 1 до 5 жил. Для бытовых нужд (в квартире) обычно используется с сечением жил от 1,5 до 6 мм2. В частном домовладении может применяться провод с жилами до 16 мм2. Хотя ограничений сверху нет. В квартире можно проложить и шнур сечением свыше 10 мм2. Выпускается он с сечением ТПЖ от 1,5 до 240 мм2. Жилы могут быть многопроволочными, или однопроволочными.

Температурные границы применения ВВГ достаточно широки. Он работает в диапазоне -50 / +50°C. При 40 °C влажность может достигать 98%. Кабель обладает хорошей прочностью на изгиб и разрыв. Устойчив к агрессивному химическому окружению. Внешняя оболочка его обычно делается черной. Хотя встречаются и кабеля белого цвета. Он не проводит горение. Каждая ТПЖ маркирована своим цветом. Цвета могут быть: красный, черный, голубой, коричневый, желто-зеленым и белый с синей полосой. Не стоит забывать, что для каждого кабеля имеется допустимый радиус изгиба. Для модификации ВВГ радиус составляет 10 диаметров сечения. Если провод выполнен в форме полосы, в качестве сечения берется ширина плоскости. Промышленная упаковка - бухты длиной по 100 и 200 м. Хотя могут встречаться и другие длины.

виды кабелей

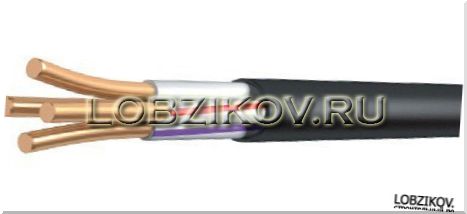

Модификации кабеля ВВГ:

виды кабелей

АВВГ. Имеет те же технические характеристики, что и исходный ВВГ; материал жилы - алюминий.

виды кабелей

ВВГнг -  с использование материала с повышенной негорючестью





ВВГп - плоский вариант ВВГ. Наиболее часто встречающаяся модификация.

ВВГз - модификация кабеля с заполнением внутреннего пространства резиновой смесью или жгутами ПВХ.

виды кабелей



NYM

Это европейский аналог ВВГ. Аббревиатура с немецкого названия (N - нормированный кабель, Normenleitung; Y - ПВХ изоляция; M - с защитной оболочкой, Mantelleitung).



В кабеле применяются  медные, многопроволочные или однопроволочные ТПЖ. Может иметь от 2 до 5 жил. Сечение жил от 1,5 до 16 мм2. Каждая жила имеет изоляцию ПВХ. Внешняя оболочка изготовлена из ПВХ, негорюча и не проводит горение. Внутри кабеля, между жилами, добавлен наполнитель из мелованной резины. Имеет повышенную термостойкость и прочность. Он предназначается для силовой подводки и монтажа освещения, в сетях с напряжением до 1000 В. Он обладает повышенной стойкостью к перепадам температуры, повышенной влажности и механическим повреждениям. Радиус изгиба составляет 4 сечения. Может применяться как внутри помещений, так и вне их, на открытом воздухе. Может применяться в широком диапазоне, -40 / +70  °C. Основным недостатком является разрушение оболочки под прямыми солнечными лучами. Поэтому при наружной сети Его обязательно нужно укрывать. Более стоек и удобен при прокладке, по сравнению с ВВГ. К неудобствам можно отнести то, что кабель бывает только круглого сечения, что не всегда удобно при монтаже. Стоимость его также выше, чем у ВВГ.

виды кабелей



КГ



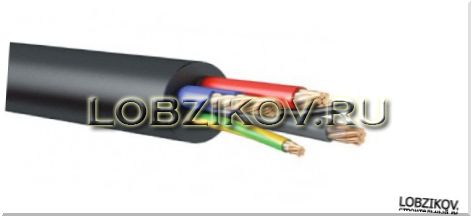

Название расшифровывается достаточно просто - Кабель Гибкий. Рассчитан на напряжение номиналом до 660 В, до 400 Гц. Или же постоянный ток, напряжением до 1000 В.

Количество жил в кабеле - от 1 до 6. Жилы повышенной гибкости, медные. Для изоляции ТПЖ используется резина. Внешняя изоляция кабеля также резиновая. Допустимо использование в диапазоне температур -60 / +50 °C. Чаще всего применяется для подключения переносных агрегатов -



  • тепловые пушки,
  • генераторы,
  • сварочные аппараты.



Выпускается также в модификации ГКнг - негорючий.



ГК отлично работает вне помещений, практически при любых погодных условиях. Чаще всего применяется в качестве силового кабеля при строительных работах. Иногда даже используется в качестве осветительной проводки внутри помещений, благодаря удобству монтажа и надежности.





виды кабелей

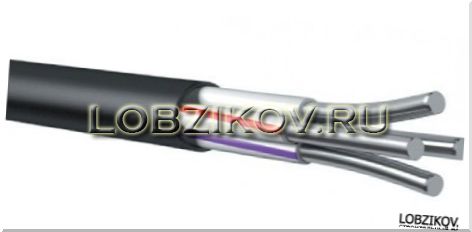

ВББШв -  силовой, бронированный, с медными жилами.



Количество жил в ВБШШв может быть от 1 до 5. Жилы ВББШв делают  как одно-, так и многопроволочными. Сечение ТПЖ от 1,5 до 240 мм2. Для изоляции ТПЖ, а также пространства между жилами, и в качестве внешней оболочки используется ПВХ.

Особенностью кабеля является броня. Она накручивается поверх кембрика, в две ленты, с перекрытием слоев. Поверх брони идет защитный шланг из ПВХ. Причем в модификации ВББШвнг используется материал с пониженной горючестью. Он предназначен для питания установок на номинальном напряжении 660 и 1000 В. Для передачи постоянного тока применяются одножильные модификации. Благодаря бронированию этот тип имеет повышенные механические характеристики. Температурный рабочий диапазон -50 / +50 °C.

Влагоустойчив, может выдерживать влажность до 98% при 35 °C. Он может прокладываться в земле, кабельных каналах или в трубах. При прокладке на открытых участках требуется защита от солнечных лучей. Используется для питания стационарных установок, либо отдельно стоящих объектов. Идеален для подземной проводки к отдельно стоящему зданию. Радиус изгиба составляет не менее 10 сечений кабеля.





Модификации кабелей:





  • AВББШв - с алюминиевыми жилами;
  • ВББШвнг - негорючий;
  • ВББШнг- LS - негорючий, с уменьшенным газо- и дымовыделением при нагреве.



Электрические провода для передачи энергии



Среди монтажных электросетей наибольшей популярностью пользуются марки ПБПП и ПБППг. Иногда их еще называют ПУНП и ПУГНП. Просто потому, что так легче произносить. Относится они к разряду монтажных, или установочных.

типы проводов, виды проводов

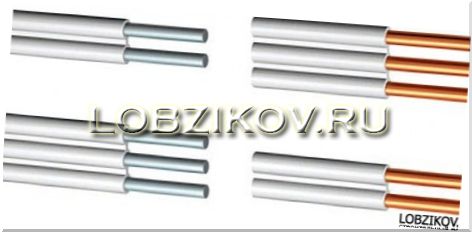

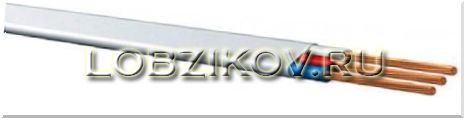

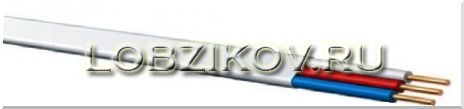

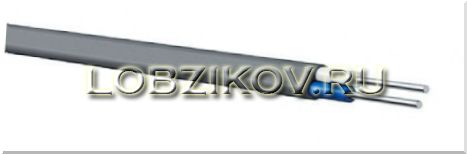

ПБПП (ПУНП) - плоский провод. Количество токопроводящих жил в сети - 2 или 3. Жилы медные, однопроволочные. Изоляция ТПЖ изготавливается из ПВХ.  Из того же материала делается внешняя оболочка, в основном белого цвета, реже черного. Сечение ТПЖ от 1,5 до 6 мм2. Применяется преимущественно для устройства стационарных систем освещения, либо (реже) для питания розеток. Используется на напряжение номиналом до 250 В, 50 Гц. Пределы по температуре  -15 / +50 °C.  Радиус изгиба - от 10 сечений ТПЖ.

типы проводов, виды проводов



ПБППг (ПУГНП), гибкий.  Об этом говорит буква «г» в названии. Отличается строением токопроводящих жил. В нем используются многопроволочные жилы, что придает проводу гибкость. Минимальный радиус изгиба для ПУНГП составляет 6 сечений. Все остальные характеристики аналогичны ПУНП. Цвет изоляции преимущественно белый, иногда встречается черный. Используется в местах частых изгибов электролинии, а также для подключения розеток. Иногда используется для подключения к сети приборов. Выпускаются сеть этих марок в бухтах, длиной по 100 или 200 м.

типы проводов, виды проводов



АПУНП - модификация с алюминиевыми токопроводящими жилами. Он имеет характеристики, сходные с медными детали. Однако жила однопроволочная, и гибкость его значительно меньше.



Обычно провода этой марки используются в бытовой сети, до 250 В. Более половины всей сети обычно выполняется электролиниями этих марок. Однако, несмотря на то, что они прекрасно подходят для внутренней сети, не следует использовать провода вместо силовых кабелей.







В последнее время участились случаи неправильной маркировки шнуров этой серии. Во многом это определяется именно популярностью этих марок. Например, при проверке фактическое сечение измеренных жил было меньше заявленной. Рекомендуется проверять качество изоляции и сечение жил при покупке.



ППВ - медный, с ПВХ изоляцией:



типы проводов, виды проводов

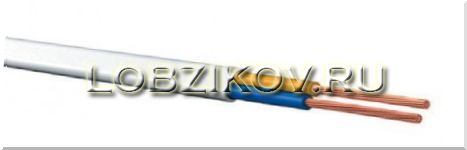

ППВ - плоский с разделительной перемычкой. Жилы однопроволочные, сечение 0,75-6,0 мм2. Он может использоваться в для стационарной сети освещения, и силовых линий на напряжение номиналом до 450 В, при частоте до 400 Гц. Он негорюч, с повышенной стойкостью к агрессивным средам. Стоек к вибрации и механическим повреждениям. Уровень рабочих температур -50 / +70°C. Влагостоек. При +35 °C выдерживает 100% влажность.



АППВ аналогичен по характеристикам ППВ. Материал жилы - алюминий:



типы проводов, виды проводов

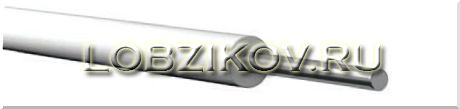

АПВ - самый распространенный одножильный провод. Изоляция жилы -  ПВХ. Он имеет круглое сечение. Жила может быть однопроволочной  (сечение от 2,5 до 16 мм2) или многопроволочной (от 25до 95 мм2).

Применяется повсеместно, во всех видах силовой или осветительной сети. Может прокладываться:



  • в трубах,
  • технологических пустотах,
  • стальных или пластиковых лотках.



Облает повышенной механической прочностью, устойчив к вибрации. Напряжение номиналом до 450 В, при частоте до 400 Гц. ПВХ-изоляция стойка к химическим агрессивным средам, не горюч. Используется при температурах -50 / +70°C. Влагостойкость при +35 °C - 100% влажность.

типы проводов, виды проводов

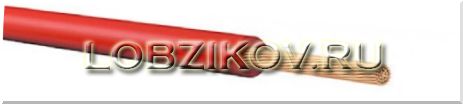

ПВ 1. Он имеет медную, однопроволочную токопроводящую жилу,  сечением от 0,75 до 16 мм2; или же многопроволочную с сечением  16-95 мм2. Кроме того, он имеет лучшую гибкость, чем аналогичный по сечению АПВ.

типы проводов, виды проводов

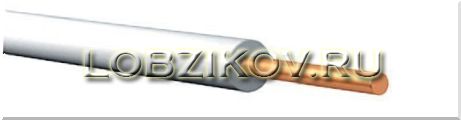

ПВ 3. Характеристики аналогичны характеристикам ПВ 1 или АПВ. Имеет большую гибкость, поэтому рекомендуется к применению на участках силовых линий или сети освещения, с частыми перегибами. Например, часто применяется в распределительных щитах или электроцепях автомобилей. Радиус изгиба - 6 сечений (диаметров). Так как провода ПВ1, ПВ3 и АПВ могут иметь самую разную окраску изоляции, их удобно использовать при монтаже распределительных щитов.

типы проводов, виды проводов

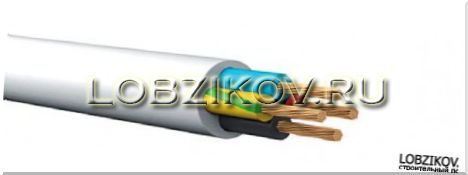

ПВС. Это многожильный шнур. Токопроводящая жила медная, покрыта изоляцией ПВХ. Оболочка выполнена из ПВХ, литая, заполняющая промежутки между жилами. В результате он плотный, круглой формы. Жила многопроволочная, количество жил в кабеле от 2 до 5. Сечение жил кабеля от 0,75 до 16 мм2. Выпускается на напряжение номиналом до 380 В, 50 Гц. Оболочка обычно имеет белый цвет, изоляция жил цветная.  Благодаря исключительной гибкости и легкости может применяться для монтажа освещения или подключения розеток.



ПВС - самый распространенный бытовой провод. Используется для подключения:



  • электроустройств,
  • бытовой техники,
  • в качестве удлинителя для ремонта сети.



Устойчив к механическому воздействию - способен выдерживать до 3000 перегибов. Не горит и не распространяет горение. Работает в диапазоне температур -40 / +40 °C (в модификации ПВС У) или -25 / +40 °C (в стандартной модификации).

типы проводов, виды проводов



ШВВП –  2ух или 3ёх жильный, плоский в сечении. Жила медная или меднолуженая, сечением 0,5-0,75 мм2, многопроволочная. Рассчитан на работу с напряжением до 380 В,  50 Гц. Он имеет повышенную гибкость. Используется в качестве шнура-удлинителя для подключения маломощных бытовых приборов (кофемолка, миксер). Не рекомендуется  применять этот тип электролинии для сети, стационарных розеток или устройств освещения.





Информационные



Кабели и провода используются в настоящее время не только для передачи электрической энергии. Они используются также для передачи информации. Количество таких проводников в последнее время значительно увеличилось. Особенно бурно ситуация начала изменяться за последние полтора десятка лет. Кроме кабелей для телефонов и антенн, стало значительно больше разнообразных сигнальных кабелей. Но, для использования в быту достаточно знать несколько видов. Остальные зачастую интересны лишь узким специалистам в области передачи информации. Давайте посмотрим на основные типы и виды таких кабелей.



Антенный



Сегодня чаще всего используются в быту кабеля RG-58, RG-59 и RG-6. Или же их отечественные аналоги, например, РК 75.

типы проводов, виды кабеля

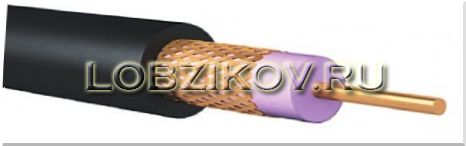

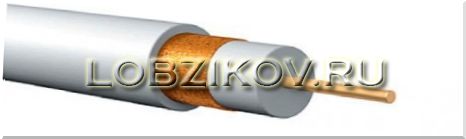

RG-6 - коаксиальный сигнальный, предназначенный для передачи сигналов высокой частоты. Используется для передачи телевизионных и радиосигналов, и в ВЧ технике.



Конструкционно кабель оформлен в виде цилиндра, внутри которого проходит медная жила сечением в 1 мм2, изолированная вспененным полиэтиленом. Следом идет экран из алюминиевой фольги, поверх которого идет внешний проводник, представляющий собой медную оплетку. Поверх оплетки надета оболочка из ПВХ. Чаще всего используется для передачи телевизионного сигнала, в кабельном, эфирном или спутниковом телевидении. Коаксиальные кабели различаются по многим характеристикам, среди которых омическое сопротивление, степень экранирования, частотные характеристики, и многое другое. Название самого популярного отечественного кабеля РК  (РК 75) означает, что омическое сопротивление равно 75 Ом.

типы проводов, виды кабеля

Специалисты в области радиотехники понимают, что это значит. А пользователю достаточно знать, что именно это сопротивление идеально для передачи сигнала к телевизору (тюнеру, другому приемнику) от антенны или видеокамеры. Также при помощи этого кабеля можно передавать и разветвлять сигнал на несколько приемников.

Кабели марки RG, которых имеется великое множество,  имеют сходное строение. И различаются они техническими характеристиками, среди которых затухание сигнала, частотные характеристики, устойчивость к механическим нагрузкам, температурам, сопротивление, типами экранов и так далее.





Витая пара проводов. Применяется в компьютерных сетях для передачи сигналов





Интернет в Ваш дом, скорее всего, доставлен именно такой витой парой. При помощи таких проводов компьютеры общаются друг и другом или соединяются с Интернетом.

типы проводов, виды кабеля

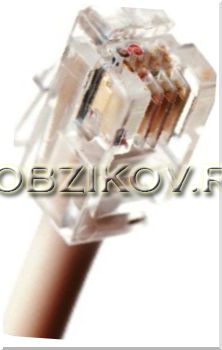

Вид наконечника RJ-45, для подключения к сети



Витая пара представляет собой несколько пар проводов, перевитых попарно, что и дало ему название. Они перевиваются с целью улучшения качества транспортировки сигнала. Каждая жила изолирована ПВХ покрытием, внешняя оболочка выполняется из ПВХ либо пропилена. Некоторые модификации кабелей имеют добавочную влагонепроницаемую полипропиленовую оболочку. Кроме того, внутри внешней оболочки вставлена разрывная нить, для более удобного снятия внешней оболочки при монтаже. Различные варианты защиты реализованы в таких модификациях:

UTP, без общего экранирования проводников, незащищенная;

FTP, жилы экранированы алюминиевой фольгой (фольгированая);

STP, экранирован медной сеткой (экранированная). Кроме того, отдельный экран окружает каждую пару;

S/FTP, экранирован алюминиевой фольгой, с дополнительным экранированием каждой пары собственным экраном.



Разные модели также делятся на категории, по количеству пар проводов. Самая распространенная категория для сетей - CAT5e. Имеет четыре пары проводников, каждая жила маркирована своим цветом. Скорость передачи информации по витой паре, при использовании всех пар - до 1 Гб/с. Иногда кабель такого типа используется в качестве телефонного. В таком случае используется одна или две пары проводов, как в CAT1 или CAT2.



Кабеля и провода для телефонных линий



Существует два основных типа телефонных проводов. Шнуры для разводки телефонных линий по квартирам, и общие, для прокладки многих (до 400) линий.

Самый распространенный тип кабеля для прокладки телефонных линий - ТППэп. Он рассчитан на большое количество линий.



Строение кабеля ТППэп:



  1. ТПЖ;
  2. изоляция (полиэтилен);
  3. сердечник кабеля;
  4. обмотка скрепляющая;
  5. изоляция поясная;
  6. наружный экран.



Кабель конструкционно состоит из свитых в пары проводов. Жилы кабеля медные, из мягкой проволоки, жилы имеют сечение 0,4-0,5 мм2. Каждая жила укрыта изоляцией из полиэтилена. Обычно пары объединяются в группы, каждая содержит по 5 или 10 пар. Внешняя оболочка кабеля изготавливается из ПВХ или полиэтилена. Если в названиях присутствуют буквы "п" или "э", то в кабеле имеется экран. Встречаются модификации бронированного кабеля (витыми лентами). В некоторых моделях пространство между жилами заполнено водоотталкивающим уплотнителем. Данный вид кабелей предназначен для подведения телефонной связи в многоэтажные дома. Может прокладываться практически в любых условиях: в кабельных каналах, под землей, воздушной проводкой.



Для ввода телефонной линии в отдельную квартиру используются следующие электролинии:

типы проводов, виды кабеля

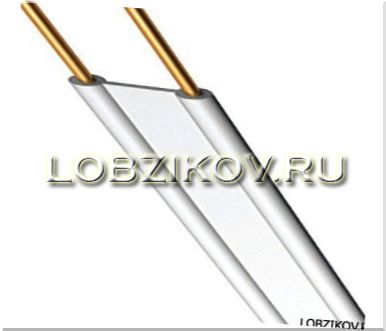

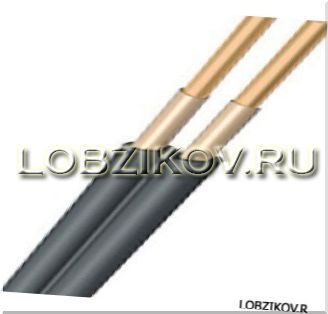

ТРВ - телефонный распределительный (лапша). Может быть с одной или двумя парами проводящих жил.

Он имеет медные однопроволочные жилы, сечением 0,4-0,5 мм2. Имеет разделенное основание. Количество жил - одна или две пары. Изолирован ПВХ. Предназначается для коммутации телефонных аппаратов в помещении. Температурные режимы -10 / +40 °C. Уровень влажности при +30 °C  не должен быть выше 80%.

типы проводов, виды кабеля



ТРП имеет сходные с ТРВ токопроводящие характеристики. Отличие в изоляции - она у ТРП изготовлена из полиэтилена.

Благодаря этому, ТРП можно прокладывать вне помещений, так как он более устойчив к внешним природным воздействиям.

типы проводов, виды кабеля



ШТЛП - плоский телефонный шнур. Имеет медные многопроволочные жилы. В качестве внешней изоляции используется ПВХ. Кроме того, каждая жила имеет собственную оболочку из полиэтилена. В нем может быть 2 или 4 жилы, сечением 0,08-0,12 мм2. Шур имеет повышенную гибкость. Может использоваться для телефонной проводки в помещениях, и в самих телефонных аппаратах.

типы проводов, виды кабеля



ПРППМ - провод плоский, с разделяющимся основанием. Имеет две однопроволочные жилы, сечением 0,9-1,2 мм2. Каждая жила заключена в изоляцию из полиэтилена и оболочку. В некоторых модификациях оболочка изготовлена из ПВХ.

Устойчив к природным условиям, температурные пределы -60 / +60 °C. Может применяться при прокладке линий вне зданий, в земле, по стенам и на воздушных опорах.





Специальные виды проводов и кабелей



Если условия эксплуатации электросети отличаются от стандартных, то необходимо использовать специализированные провода и кабели. Они должны иметь повышенную стойкость к агрессивной внешней среде. В жилищном строительстве это печи, погреба, бани. То есть в условиях повышенной жары, холода или влажности. А также там, где есть большой  риск механических повреждений. Стандартные проводники в таких местах устанавливать не рекомендуется.

типы проводов, виды кабеля



РКГМ - монтажный, силовой, гибкий, повышенной термостойкости. Жила в кабеле одна, многопроволочная, медная. Сечение 0,75-120 мм2. Изоляция изготовлена из кремнийорганической резины. Наружная оболочка из стекловолокна, с пропиткой лаком или термостойкой эмалью.

Данный провод применяется в силовых сетях с напряжением номиналом до 660 В, до 400 Гц. Отличается повышенной термостойкостью, -60 / +180 °C. Устойчив к механическому воздействию и вибрации. Не подвержен воздействию от грибковой плесени, а также растворителей и лаков. Может использоваться в саунах, банях, при подключении духовых шкафов. А также в местах с повышенной температурой, например, котельных.

типы проводов, виды кабеля



ПНСВ - одножильный нагревательный. Жила стальная, однопроволочная. Выполняется вороненой или оцинкованной. Выпускается с сечением  от 1,2 до 3 мм2. В качестве изоляции используется ПВХ или полиэтилен.

Используется при напряжении номиналом до 380 В, 50 Гц. Термоустойчив, влагостоек, переносит погружение в воду, устойчив к щелочи. Температурный диапазон -50 / +80 °C. Используется в системе теплых полов в качестве нагревательного элемента.

типы проводов, виды кабеля



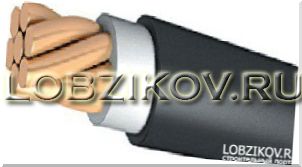

ВПП - медный одножильный. Жила многопроволочная, медная, сечением 1,2-25 мм2. Рассчитан на работу в сетях напряжением 380 или 660 В.

Температурный диапазон -40 / +80 °C. Устойчив к перепадам давления, влагостоек. Используется для питания двигателей артезианских скважин, на больших глубинах.

типы проводов, виды кабеля

Светодиодный кабель. Новый и интересный вариант силового кабеля. Вдоль силовой токопроводящей жилы, под прозрачной оболочкой, помещены дополнительные провода, с разноцветными светодиодами. Расстояние между светодиодами 2 см. Свет достаточно сильный, постоянный.

Используется для индикации подключения переносной электроаппаратуры. При повреждении кабеля перестают светиться диоды на указанном участке. Может использоваться в декоративных целях, либо для сценической техники. Его можно использовать в рекламе, создавая картинки и надписи. Изготовляется компанией "Дюралайт". Выпускаются также компьютерные светящиеся кабели. Строение аналогично силовым. Могут использоваться в декоративных целях, и в даже качестве элементов освещения.

типы проводов, виды кабеля



Электролюминисцентные кабели, в отличие от светодиодных, излучают свет равномерно, по всей длине. Применяются такие кабели преимущественно в промышленном дизайне, в качестве замены светящихся неоновых трубок. Позволяют создавать надписи и картинки. В отличие от неоновых трубок, не имеют ограничения по длине и меньший радиус изгиба. К тому же по цене значительно дешевле последних.





Для стационарного монтажа внутренней электропроводки рекомендуется использовать только медные однопроволочные электролинии и кабели в разноцветной изоляции. Использование алюминиевых шнуров и кабелей для внутренней электропроводки.



Для  внутрищиткового  монтажа  рекомендуется  одножильный многопроволочный провод (в зависимости от конкретного назначения бывает синего, чёрного, жёлто-зелёного цвета) типа  ПВ2-1х6.0(10.0). Подойдёт и более  дорогой, типа ПВ3, ПВ4.).



  • Для подключения к этажному щитку на площадке рекомендуется  модель NYM-5x6.0(10.0) или NYM-3x6.0(10.0) (NYM читается по-немецки «нюм»).
  • Для подключения к этажному щитку на площадке рекомендуется NYM-5x6.0(10.0) или NYM-3x6.0(10.0) (NYM читается по-немецки «нюм»).
  • Для подземного ответвления рекомендуется бронированный ВБбШв 4x6.0(10.0) или ВБбШв 5x6.0(10.0).



Многопроволочные провода малого сечения  применяются там,  где  требуется  их  частый  изгиб (шнуры питания, переноски), и для стационарного монтажа не рекомендуются. Тем  более  что они дороже однопроволочных и требу-ют  обязательного  применения  дорогих  трубчатых  наконечников при монтаже. Однако при большом сечении жил (> 2.5 мм 2) использовать  однопроволочные  и  кабели  весьма  затруднительно  ввиду их  большой механической  жёсткости, поэтому  в  таких  случаях  используются  многопроволочные  провода и кабели.

Сечение  проводников  для  электропроводки  определяется величиной протекающего через них тока, а значит, должно вычисляться  и  указываться  в  проекте.  В  быту  практически  всё сводится к нескольким рекомендуемым типам проводов и кабелей, сечения которых зависят от места применения и не отличаются  разнообразием. И при  использовании проводников стандартных сечений для каждого конкретного  места  применения, как правило, получается неплохой запас по току, особенно для наиболее  тонких  шнуров.  Но  расчёт  производить  всё  равно надо, хотя бы для того, чтобы убедиться, что этот запас по току есть  в  наличии.  При  расчёте  сечения  выбирайте  ближайшее большее значение.

Например, у  вас  получилось  необходимое  сечение  проводников  подводящего  кабеля  для  воздушного  подключения  к опоре 18.5 мм 2, следовательно,  надо выбрать с сечением 25.0 мм 2. Но вернёмся к рекомендациям.

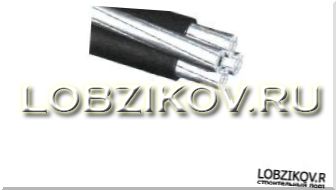

Для  воздушного  ответвления  рекомендуется (самонесущий) СИП-2А 4х16.0(25.0) или СИП-2А 5х16.0(25.0),

Для подземного ответвления рекомендуется бронированный ВБбШв 4x6.0(10.0) или ВБбШв 5x6.0(10.0).



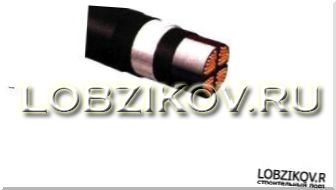

бронированный кабель ВБбШв 4x6.0(10.0) или ВБбШв 5x6.0(10.0)



Для подключения к этажному щитку на площадке рекомендуется   NYM-5x6.0(10.0) или NYM-3x6.0(10.0) (NYM читается по-немецки «нюм»).



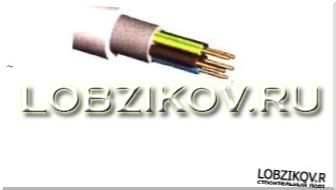

кабель NYM-5x6.0(10.0) или NYM-3x6.0(10.0)

Для соединения главного щитка в квартире/коттедже и комнатных  или  этажных  щитков  рекомендуется  NYM-5x4.0(6.0) или NYM-3x6.0(10.0).





Для  подключения  отдельных  мощных  потребителей  рекомендуется NYM-5x4.0(6.0) или NYM-3x4.0(6.0).

Для  силовой  части  домашней  сети  рекомендуется  ВВГнг-3х2.5  или,  в  крайнем  случае,  провод  ПУНП-3х2.5.  Подойдёт  и  кабель NYM-3x2.5, но  он  значительно  дороже. ВВГнг бывает различного вида: круглый, треугольный, квадратный, плоский, секторный.

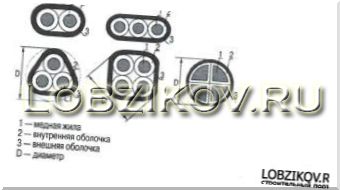

Кабель ВВГнг



Как правило, для внутренней электропроводки удобнее применять  плоский ВВГнг.   ПУНП  бывает  только плоским.



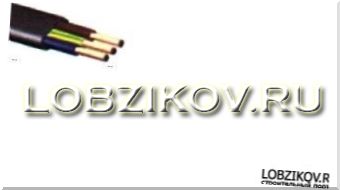

Провод ПУНП

Для  осветительной  части  домашней  сети  рекомендуется ВВГнг-3х1.5 или ПУНП-3х1.5. Подойдёт и дорогой NYM-3xl.5.



Для ДСУП рекомендуется  одножильный ПВ1-1х2.5 (для соединения с розетками) и  ПВ1-1х6.0 (для прочих  соединений).



провод ПВ1-1х2.5

Для  внутрищиткового  монтажа  рекомендуется  одножильный многопроволочный провод (в зависимости от конкретного назначения бывает синего, чёрного, жёлто-зелёного цвета) типа  ПВ2-1х6.0(10.0). Подойдёт и более  дорогой, типа ПВ3, ПВ4.).



Обратите  внимание на  правильную окраску изоляции  проводников  выбранных  вами  электрошнуров  и  кабелей. При  покупке на  рынке  будет нелишним  измерить  диаметр  жилы  однопроволочного  кабеля  или  провода  штангельциркулем.  Полученное  значение должно  соответствовать  диаметру проводника на этикетке. Отличие истинного диаметра от заявленного  более  чем  на  одну  десятую  миллиметра  в меньшую  сторону  совершенно  недопустимо.  Особенно  это касается кабелей ВВГ и проводов ПУНП.
