Фундаменты

После подведения коммуникаций начинается строительство фундамента. Для выполнения фундаментных ра бот необходимо произвести тщательную разметку фундамента, затем приступить к его возведению. Фундаменты являются опорной частью здания и предназначены для передачи нагрузки от вышерасположенных конструкций на основание.

Фундаменты здания должны удовлетворять следующим основным требованиям: обладать достаточной прочностью и устойчивостью на опрокидывание и скольжение в плоскости подошвы, сопротивляться влиянию атмосферных факторов (морозостойкость), а также влиянию грунтовых и агрессивных вод, соответствовать по долговечно сти сроку службы здания, быть экономичными и индустриальными в изготовлении.

Разбив место под фундамент здания, приступают к выемке грунта. Возведение фундамента рекомендуется про водить сразу после выемки грунта. Высыхая, земля в тран шее осыпается и приходится затрачивать много времени на ее удаление.

По конструкции фундаменты бывают: сплошные, лен точные, столбчатые и свайные.

Сплошные фундаменты

Представляют собой сплошную безблочную или ребристую железобетонную плиту под всей площадью здания. Сплошные фундаменты устраивают в случаях ког да нагрузка, передаваемая на фундамент, значительна, а грунт основания слабый. Эта конструкция особенно целесообразна, когда необходимо защитить подвал от проникновения грунтовых вод при высоком их уровне, если пол подвала подвергается снизу большому гидростатическому давлению.

Существуют конструкции фундаментов (см. рис. 2) в виде железобетонных монолитных плит, которые бывают безбалочные и ребристые.

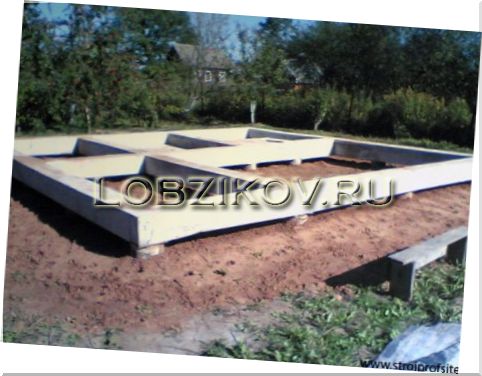

Ленточные фундаменты

Устраивают под стены здания или под ряд отдельных опор. В первом случае фундаменты имеют вид непрерывных подземных стен, во втором — железобетонных перекрестных балок.

По своему очертанию в профиле ленточный фундамент под каменную стену представляет собой в простейшем случае прямоугольник. Прямоугольное сечение фундамента по высоте допустимо лишь при небольших нагрузках на фундамент и достаточно высокой несущей способности грунта.

В большинстве случаев для передачи на основание давления, не превышающего нормативного давления на грунт, приходится расширять подошву фундамента. Теоретической формой сечения фундамента с расширенной подошвой является трапеция. Расширение подошвы не должно быть слишком большим во избежание появления растягивающих и скалывающих напряжений в выступающих частях фундамента и появления в них трещин.

На основе опыта установлены углы наклона теоретической боковой грани фундамента к вертикали, по ко торой не возникает опасных растягивающих и скалывающих напряжений. Предельный угол, называемый условно углом распределения давления в материале фундамента, составляет для бетона 45°, кладки на цементном растворе состава 1:4 — 33° 30, для бутовой кладки на сложном ра створе состава 1:1:9 — 26° 30.

В зданиях с подвалами сечение фундамента в пределах подвала устраивают прямоугольной формы с расширением ниже пола подвала, называемом подушкой.

Часто фундаменты делают ступенчатого сечения.  Глубина заложения фундамента должна соответствовать глубине залегания того слоя грунта, который по своим качествам можно принять для данного здания за естественное основание. При определении глубины заложения фундамента необходимо учитывать глубину промерзания грунта. Закладывать фундаменты рекомендуется ниже глубины промерзания. Если основание состоит из влажно го мелкозернистого грунта (пылеватого или мелкого песка, супеси, суглинка, глины), то подошву фундамента рас полагают не выше уровня промерзания грунта.

Уровень промерзания грунта принимают на глубине, где зимой наблюдается температура 0° С, за исключением глинистых, и суглинистых грунтов, для которых уровень промерзания принимается на меньшей глубине, где возни кает температура около 1° С.

Нормативная глубина промерзания суглинистых и глинистых грунтов указана в СНиПе 2.02.0183 на схематической карте, в которой нанесены линии одинаковых нормативных глубин промерзания, выраженных в сантиметрах. Нормативную глубину промерзания пылеватых и мелких песков, супесей, пылеватых глин и суглинков принимают также по карте, но с коэффициентом 1,2.

Исследованиями установлено, что грунт под фундаментами наружных стен регулярно отапливаемых зданий с температурой помещений не ниже +10° С промерзает на меньшую глубину, чем на открытой площадке.  Поэтому расчетную глубину промерзания под фундаментами отапливаемого здания уменьшают против нормативного значения на 30% при полах на грунте; если полы по грунту на лагах — на 20%; полы, уложенные на балках — на 10%.

Глубина заложения фундамента под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта, ее назначают не менее 0,5 м от пола подвала или уровня земли.

Глубина заложения фундаментов стен зданий, имеющих неотапливаемые подвалы, назначается от пола подвала, она равна половине расчетной глубины промерзания.  Предположение, что чем глубже заложен фундамент, тем больше его устойчивость и надежность работы, является неверным.

При расположении подошвы фундамента ниже уровня промерзания грунта вертикальные силы морозного пучения перестают на нее действовать снизу, но действующие на боковые поверхности касательные силы морозного пучения могут вытащить фундамент вместе с промерзшим грунтом, и оторвать его под легкими зданиями при устройстве фундаментов из кирпича и мелких блоков.

Поэтому, для успешной эксплуатации фундамента, чтобы не допустить его деформацию на пучинистых местах необходимо не только расположить подошву ниже уровня промерзания грунтов, что избавит от непосредственного давления мерзлого грунта снизу, но и нейтрализовать действующие на боковые поверхности фундамента касательные силы морозного пучения. Внутри фундамента на всю его высоту закладывают арматурный каркас, жестко связывающий верхние и нижние части фундамента, основа ние делают расширенным в виде опорной площадки — анкера, не позволяющей вытащить фундамент из земли при морозном пучении грунта. Данное конструктивное решение возможно при использовании железобетона.

При возведении фундамента из кирпича или мелких блоков, без внутреннего вертикального армирования, стены выполняют наклонными — сужающимися кверху. При веденный способ устройства фундаментных столбов и стен при тщательном выравнивании их поверхностей значительно ослабляет боковое вертикальное воздействие пучинистых грунтов на фундамент. Влияние сил морозно го пучения уменьшают: покрытием боковых поверхностей фундамента скользящим слоем полиэтиленовой пленки; отработанным машинным маслом; утепление поверхностного слоя грунта вокруг фундамента шлаком, пенопластом, керамзитом, при котором уменьшается местная глубина промерзания грунта. Последнее применимо также для мелко-заглубленных фундаментов, построенных ранее и нуждающихся в защите от морозного пучения.

На крупно-падающем рельефе, при строительстве здания, необходимо учитывать боковое давление грунта и его вероятный сдвиг. Жестко связанные в продольном и попе речном направлении ленточные фундаменты работают в этих условиях более надежно. Столбчатые фундаменты необходимо жестко объединить поверху железобетонным поясом — ростверком, для более эффективной совместной работы всех конструктивных элементов. В гравелистых, песках крупных и средней крупности, а также в крупнообломочных грунтах глубина заложения фундамента не зависит от глубины промерзания, но она должна быть не менее 0,5 м, считая от природного уровня грунта (планировочной отметки при планировке срезкой и подсыпкой).

В современном строительстве наиболее индустриальны сборные бетонные и железобетонные фундаменты из крупных фундаментных блоков. Применение сборных фундаментов позволяет значительно сократить сроки строительства и уменьшить трудоемкость работ. Сборный фундамент состоит из двух элементов: подушки из железобетонных блоков прямоугольной или трапецеидальной формы, укладываемой на тщательно утрамбованную песчаную подготовку толщиной 150 мм, и вертикальной стенки из блоков в виде бетонных прямоугольных параллелепипедов.

При строительстве на слабых сильно сжимаемых грунтах, в сборных фундаментах, для повышения сопротивления растягивающим усилиям и жесткости устраивают железобетонные пояса толщиной 100—150 мм или армированные швы толщиной 30—50 мм, размещая их между подушкой и нижним рядом фундаментных блоков, а также на уровне верхнего обреза фундамента.

Стены фундаментов, монтируемые из крупных блоков, несмотря на их большую прочность, иногда устраивают толще надземной части стен. В результате прочность материала используется всего на 15—20%. Расчеты показывают, что толщину стен сборных фундаментов допустимо принимать равной толщине надземных стен, но не менее 300 мм.

Экономии строительных материалов можно добиться с помощью устройства прерывистых фундаментов, состоящих из железобетонных блоковподушек, уложенных не вплотную, как это предусмотрено в ленточных фундаментах, а на некотором расстоянии один от другого, примерно от 0,2 до 0,9 м. Промежутки между блоками засыпают грунтом.

Столбчатые фундаменты

Имеют вид отдельных опор, устраиваемых под стены, столбы или колонны. При незначительных нагрузках на фундамент, когда давление на грунт меньше нормативно го, непрерывные ленточные фундаменты под стены мало этажных домов целесообразно заменять столбчатыми.

Фундаментные столбы из бетона или железобетона перекрывают железобетонными фундаментными балками, на которых возводится стена. Чтобы устранить возможность выпирания фундаментной балки вследствие вспучивания расположенного под ней грунта, под ней устраивают песчаную или шлаковую подушку толщиной 0,5 м.

Расстояние между осями фундаментных столбов принимают равным 2,5—3 м. Столбы располагают обязательно под углами здания, в местах пересечения и примыкания стен и под простенками.

Столбчатые фундаменты под стены возводят также в зданиях большой этажности при значительной глубине заложения фундамента — 4—5 м, когда устройство ленточного непрерывного фундамента невыгодно вследствие большого его объема и, следовательно, большего расхода материалов. Столбы перекрывают сборными железобетонными балками, на которых возводят стены. Столбчатые одиночные фундаменты устраивают также под отдельные опоры зданий. На рисунке 8а изображен сборный фундамент под кирпичный столб, выполненный из железобетонных блоковподушек. Более экономичным вариантом является укладка под кирпичные столбы железобетонных блоков-плит. Сборные фундаменты под железо бетонные колонны каркасных зданий могут состоять из одного железобетонного башмака стаканного типа или из железобетонных блокастакана и опорной плиты под ним.

Свайные фундаменты

Состоят из отдельных свай, объединенных сверху бетонной или железобетонной плитой или балкой, называемой ростверком. Свайные фундаменты устраивают в случаях, когда необходимо передать на слабый грунт значительные нагрузки.

Сваи дифференцируют по материалу, методу изготовления и погружения в грунт, характеру работы в грунте.

По материалу сваи бывают деревянные, бетонные, железобетонные, стальные и комбинированные. По методу изготовления и погружения в грунт сваи бывают забивные, погружаемые в грунт в готовом виде, и набивные, изготовляемые непосредственно в грунте. В зависимости от характера работы в грунте различают два вида свай: сваи стойки и висячие. Сваи-стойки своими концами опираются на прочный грунт, например, скальную породу и передают на него нагрузку. Их применяют, когда глубина залегания прочного грунта не превышает возможной длины сваи. Свайные фундаменты на сваях-стойках практически не дают осадки.

Если прочный грунт находится на значительной глубине, применяют висячие сваи, несущая способность которых определяется суммой сопротивления сил трения по боковой поверхности и грунта под острием сваи.

Деревянные сваи дешевы, но поскольку они быстро загнивают, если находятся в грунте с переменной влажностью, головы деревянных свай следует располагать ниже самого низкого уровня грунтовых вод. Однако на местности с высоким уровнем грунтовых вод деревянные сваи стоят очень долго, если постоянно находятся в воде. В миро вой практике известны примеры четырехсотлетних зданий на деревянных сваях, по сей день находящихся в хорошем техническом состоянии.

Железобетонные сваи долговечны, дороже деревянных, но способны выдерживать значительные нагрузки. Значительно расширена область их применения ввиду того, что проектная отметка голов железобетонных свай не зависит от уровня грунтовых вод. Расстояние между осями свай определяется расчетным способом. В пределах наиболее часто встречающихся глубин погружения свай — от 5 до 20 м эти расстояния для обычных диаметров свай составляют от 3...8d, где d — диаметр сваи.

Свайные фундаменты, по сравнению с блочными, дают меньшую осадку, благодаря чему снижается вероятность неравномерных деформаций грунта.

При подготовке основания иногда в грунте обнаруживают старые засыпанные колодцы, ямы, случайные слабые прослойки грунта. Во избежание неравномерной осадки фундаментов эти места необходимо расчистить и заполнить кладкой, тощим бетоном или утрамбованным песком, а при возведении фундаментов над этими места ми следует наложить армированные швы.

Фундаменты подвергаются увлажнению просачивающейся через грунт атмосферной влагой или грунтовой водой. Вследствие капиллярности влага по фундаменту поднимается вверх и в стенах первого этажа появляется сырость. Чтобы преградить проникновение влаги в стены, в их нижней части устраивают изоляционный слой, чаще всего из двух слоев битумных рулонных материалов (рубероида и др.), склеенных между собой водонепроницаемой битумной мастикой.

В процессе эксплуатации фундаментов необходимо следить за осадкой основания и возможными деформациями.
