Молниезащита и заземление

Как сделать молниеотвод, молниезащиту, громоотвод, грозозащиту. Защита от грозы. Заземление

Стоит серьезно подойти к вопросы молниезащиты и заземления. В этой статье мы сделаем акцент на важные вещи в молниезащите вашего дома. Прежде чем приступать к монтажу, нужно изучить устройство молниезащиты. Нами была описана простейшая, а также проверенная система молниезащиты частных домиков. И, пусть сегодня для частных зданий молниезащита проектами электроснабжения не предусматривается (при сдаче дома в эксплуатацию наличие ее не обязательно), каждым владельцем принимается самостоятельное решение о целесообразности установки молниезащиты.

Спокон веков люди с боязнью относились к грозе. А ее спутники гром и молния наводили ужас. И это было правильно, потому что молния несла в себе достаточно большую опасность. Статистика вещь точная, она говорит о том, что в мире от удара молнии погибает более 3000 человек. А если исчислять материальные потери, то цифра будет зашкаливать за несколько миллиардов долларов. Но спастись от удара молнии еще научились наши далекие предки, которые придумали молниеотвод.

В настоящее время современные архитекторы не пренебрегают этим очень необходимым элементом дома. А дачнику сам бог велел установить молниеотвод для защиты жильцов и имущества. В разговорной речи молниеотвод называют громоотводом, неверная интерпретация этого устройства, но мы не будем претендовать на роль судьи. Система молниеотвода разработана давно и прекрасно работает до сих пор.

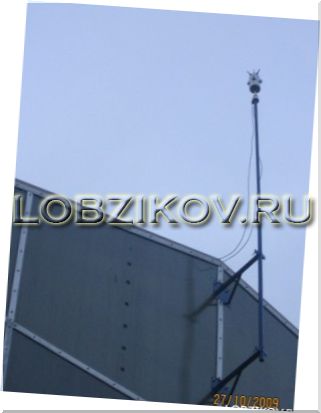

Как сделать молниеотвод, молниезащиту, громоотвод, грозозащиту. Защита от грозы. Заземление

Суть работы молниеотвода - молниезащита


Суть работы молниеотвода заключается в следующем.

  • При грозе между грозовыми наэлектризованными облаками и землей возникает разряд, как между обкладками конденсатора.



Этот разряд очень мощный, напряжение достигает миллиардов вольт.



  • Но молниеотвод не является в этой ситуации проводником электрического тока, он не берет молнию на себя и отводит ее.


Это возможно, только по одному принципу, большой природный конденсатор не накапливает заряд на обкладках, он постоянно находится в стадии зарядки.

  • Поэтому напряжении на молниеотводе равна нулю.


Итог вышесказанного: молниеотвод – это не проводник и барьер от молнии, при молниеотводе молния не может возникнуть. Все именно так при одном условии, если молниеотвод смонтирован правильно.

Можно привести большое количество случаев, когда высокие молниеотводы в виде мачт «ловили» молнию.

Электрический ток – это движение электродов, именно движение. А, как известно из физики, любое движение идет по наименьшему сопротивлению, будь-то электричество, вода или газ.

Что такое незаземленный молниеотвод? Это просто подвешенный в воздухе кусок проволоки. А это достаточно, для того чтобы молния прошла по нему. Теперь вы понимаете, что заземление в молниеотводе считается главным элементом.

Заземление – это..


Вообще заземление – это простой металлический предмет, лучше всего большой площади и закопанный на большую глубину.

Металлическим предметом для заземления может выступать труба или уголок. Иногда изготавливают специальную конструкцию из нескольких уголков в виде перевернутой буквы «Ш».

Глубина закапывания заземления не должна быть меньше двух метров. Но труба и уголок не имеют большую площадь, поэтому рекомендуется укладывать другие предметы.

Например, бочка, спинка от металлической старой кровати, толстый металлический лист, сетка из толстой проволоки или арматуры.


Сезонная пора вносит свои коррективы в обслуживание громоотвода. Летом сухой грунт непременно необходимо увлажнять, так как электропроводимость и сухая почва не дружат.

Обычно для подобных целей к земле, на который заземлен громоотвод, делают сток, по которому идет вода с крыш или устраивают в этом районе сливной умывальник, или сливают туда вручную небольшое количество воды. Если место для громоотвода уже несколько продолжительных лет служит верой и правдой, его необходимо «подкармливать».

Монтаж молниезащиты


Делать это просто:

  • в земле делают несколько дырочек, которые высверливаются на поверхности,
  • в них засыпают техническую соль или селитру.

Не нужно опасаться того, что такая процедура может навредить зеленым посадкам. Соль быстро рассосется и проникнет глубоко в землю, устремляясь к грунтовым водам. Именно соль способствует увеличению электропроводимости и хорошему функционированию громоотвода.

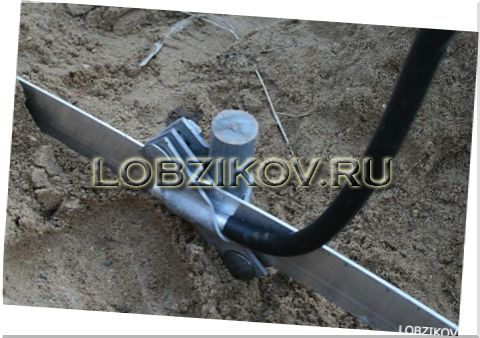

Устройство заземления



  • Заземление обеспечивается при помощи кабеля или толстого провода.
  • Если вы выбираете для заземления кабель, то возьмите такой, у которого самое большое сечение.

Вам повезет, если в руки попадется витой провод из алюминия. Он прекрасно справиться со своей задачей, только при условии его полной изоляции, которая убережет все имеющиеся постройки. Такой кабель крепится при помощи жестяных или пластиковых скоб.

Устройство молниеотвода


Молниеотвод должен быть оголенным и не окисляться, то есть не подвергаться коррозии. Поэтому его делают из цветных металлов:

  1. медь,
  2. алюминий,
  3. дюралюминий,
  4. оцинкованная сталь.

Большое сечение заземления обязательно, поэтому для его изготовления используют всевозможные профили, полосы или большое количество смешанной проволоки. Предпочтение отдается луженым изделиям, а не покрытых лаком. Ни в коем случае нельзя изолировать или красить молниеотвод.

Специалисты утверждают, что молниеотвод защищает территорию, попадающую в гипотетический конус, с вершиной на конце молниеотвода и боковыми поверхностями под углом сорок пять градусов к самому устройству.

Полученный круг и будет считаться безопасной зоной. Отсюда делаем вывод, что чем выше молниеотвод, тем шире зона безопасности. Можно то же самое объяснить проще.

Высота молниеотвода будет равна двум размерам зоны безопасности.

Приведем пример, высота мачты молниеотвода равна 10 метрам, значит, в каждую сторону от нее зона безопасности так же будет равна 10 метрам. Из этого расчета и устанавливается молниеотвод и выбирается его высота, чтобы охватить всю территорию дома. Если возле вашего дачного дома растет высокое дерево, то его можно приспособить под мачту молниеотвода. Его необходимо прикрепить к длинному шесту и при помощи синтетических веревок приспособить в вершине дерева. Ни в коем случае не прикрепляйте молниеотвод гвоздями или металлическими хомутами, можно повредить само дерево. Рассчитайте так, чтобы ваш дом и хозяйственные постройки попадали под защитный конус, о котором мы рассказывали выше. Если данный конус не очень велик и не полностью защищает ваш дом, то необходимо установить дополнительный молниеотвод или несколько штук. Рассчитать можно самостоятельно.

Если дерево на вашем земельном участке отсутствует, то вместо мачты можно использовать телевизионную антенну. Обратите внимание, чтобы она была металлической и не крашеной. Если она так же закреплена на деревянном шесте, то рекомендуется соединить молниеотвод с заземлением оголенной проволокой, лучше всего чтобы их было несколько штук.

Молниеотвод на дымовой трубе


Иногда молниеотвод устанавливают на дымовой трубе, это не всегда приемлемо, потому что сильный порыв ветра может свалить не только это устройство, но и саму трубу. Есть необычный метод установки молниеотвода. Два шеста устанавливают на разных концах крыши на самой вершине конька, они могут быть, как деревянные, так и металлические. Между ними натягивается оголенная проволока на изоляторах. Эта проволока соединена с заземлением. У вас получится молниеотвод с зоной безопасности в виде шалаша.

Как и за любым устройством, за молниеотводом необходимо ухаживать, чтобы он прослужил долго и качественно выполнял возложенные на него функции. Поэтому один раз в год необходимо проверять все соединения между элементами молниеотвода. Обычно это делают весной, перед началом сезона гроз. Эти соединения изготавливаются из меди или латуни и называются колодки, клемники или орехи, как говорят в народе. Обычно концы соединений лудят припоем или соединяют специальными контактами. Обратите особое внимание на то, что с приходом летних гроз необходимо поливать место заземления.

Защита от грозы

Не надо испытывать судьбу и полагаться на случай. Лучше один раз изготовить правильно и качественно молниеотвод и решить многие проблемы, связанные с таким атмосферным явлением, как гроза. Вы сбережете от не только свое имущество, но и спасете своих близких. А молниеотвод будет работать не один год, только иногда приглядывайте за ним и выполняйте наши рекомендации. И у вас все будет хорошо.




Каким образом можно произвести молниезащиту в частном доме?



[/div]У молнии имеется огромная разрушительная сила, которая представляет значительную проблему для всего человечества еще с самых незапамятных времен. Молния является одним из наиболее опасных в природе явлений, которое представляет угрозу как для здоровья, так и самой человеческой жизни, также и для имущества. С развитием современных технологий и с возникновением разного рода беспроводного оборудования риски получить удар молнией увеличивается. Научные разработки современности, в то же время, весьма успешно ведут борьбу с такой проблемой. В момент надвигания на небе грозовых туч и пронизывания его молниями человек, умный и предупредительный, бояться их не будет по той причине, что этотчеловек уже заблаговременно защитил от прямых попаданий свое жилище. Таким образом, хороший хозяин в обязательном порядке проявит свой интерес, каким образом следует произвести молниезащиту в частном доме, он не станет пренебрегать таким простым и в этот же момент гениальным изобретением человека.

Что из себя представляет молния и чем может она быть опасной?


Очень важным аспектом является знание природы самого возникновения молнии. Система защиты именно на этом именно и базируется.

Молния является не только завораживающим, но также и достаточно страшным и сильным явлением. Молния является импульсом электрического тока, который возникает за счет накопления в грозовых тучах электрического заряда. Сила тока иногда достигает отметки в 200000 А. Но такие молнии, правда, бывают достаточно редко, наиболее часто встречаются молнии, у которых сила разряда достигает 100000 А. На планете каждую секунду образуется порядка 200 молний. Невзирая на то, что сама вероятность поражения молнией исключительно одного дома достаточно мала, все же лучше предостеречься, нежели потом об этом жалеть. Искровой электрический заряд проходит через разные материалы, приводя к образованию тепловой энергии, а она и есть причина разрушений и пожаров. Для построек из дерева она представляет особую опасность, а из дерева построена большая часть коттеджей и загородных домов.

У домовладельцев в связи с такой ситуацией часто постает вопрос о реальной необходимости защиты здания от удара молнии. Молниезащита в частном домике необходима: она сможет защитить здание от пожара. К тому же, стоимость такой системы в смете строительства займет совсем незначительную долю.

Видовые особенности молниезащиты, а также принципы действия этих устройств


Сегодня системы молниезащиты зданий делятся на два вида:

  • пассивный,
  • активный.

Пассивная система являет собой традиционную систему защиты, которая состоит из самого молниеприемника, токоотвода, также заземления. У нее довольной простой принцип действия: заряд ловится молниеотводом, потом направляется в сторону заземлителя с помощью токоотвода, а заземлитель в земле гасит его. Следует учесть материал кровли, а также вид крыши для того, дабы исходя из этих особенностей верно выбрать необходимый тип молниезащиты при обеспечении ее максимальной надежности.

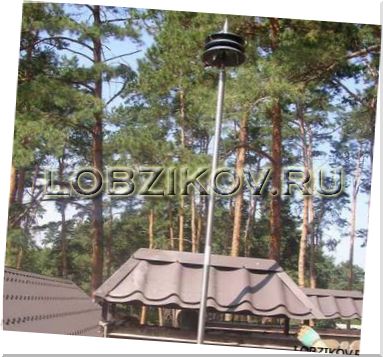

Активная молниезащита по принципу своего действия работает таким образом: воздух ионизируется молниеприемником, перехватывая таким образом разряд молнии.

системы молниезащиты
Другие элементы в активной системе молниезащиты аналогичны тем, которые имеются в пассивной системе молниезащиты, но радиус действия такой системы значительно больше - до сотни метров. В конкретном случае будет защищен не только здание, но также и близлежащие строения. Такого рода молниезащита загородного домика является довольно распространенной в большом количестве стран. Но стоимость ее, конечно же, намного выше, нежели у пассивной системы.

системы молниезащиты



Устройство самой молниезащиты



Молниезащита представляет собой защитную меру, которая обеспечивает безопасность жилых зданий и жизни человека, проживающего в них, от разрушительной силы удара молнии. Как молниезащиту здания используют молниеотводы.

В состав молниеотвода входит три основных элемента:

  • Молниеприемник;
  • Токоотвод;
  • Контур заземления.





Молниеприемник


Молниеприемник являет собой металлический проводник, который установлен на крыше домика для того, чтоб принимать разряды молнии. Важно устанавливать его на наиболее высоком месте крыши. Если здание достаточно большое или у него имеется сложная конструкция, когда есть смысл установки нескольких молниеприемников. Молниеприемники могут быть разнотипными по конструктивному исполнению:

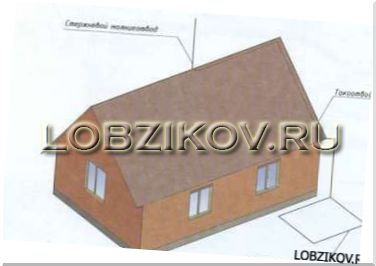

  • Металлический штырь длиной до 0,2-1,5 метра, который устанавливается в вертикальном положении на наивысшей точке здания. Этим может быть как дымовая труба, так мачта телеантенны ли конек крыши. Он изготавливается из металла, который менее подвержен процессам окисления под открытым небом, - оцинкованной стали либо меди. У молниеприемника такого плана площадь сечения должна быть от 100м2 ( в случае, когда форма будет круглой, тогда диаметр в 12 мм будет достаточны). Верхний конец полой трубки необходимо заварить. Такой метод подойдет для всех металлических кровель.



Молниеприемник



  • Металлический трос, который натянут на паре деревянных опор в 2 метра высотой вдоль конька крыши. Специально для надежности конструкции возможно использование металлических опор, но тогда нужно использовать изоляторы для изолирования их от троса. Такой метод прекрасно подойдет для шиферных, также деревянных крыш.



Молниеприемник



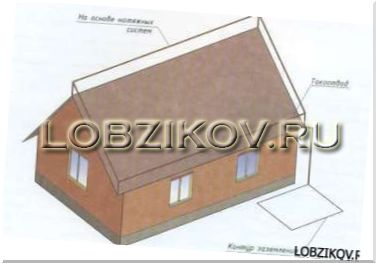

  • Молниезащитная сетка, которая закрепляется по коньку крыши здания, по поверхности настила с отходящими заземленными токоотводами идеальным образом подойдет для черепичной крыши.



Молниеприемник



Очень важно знать, что молниеприемники необходимо соединить с металлическими предметами, которые находятся на крыше: желобами, лестницами, вентиляторами.

Как альтернатива возведения на крыше молниеотвода возможно использование, к примеру, неподалеку стоящего дерева (конечно, если оно выше крыши дома на 15 м). Молниеприемники крепятся на верхушке дерева с тем расчетом, дабы он получился хотя бы на половину метра выше кроны дерева.

Затем молниеприемник присоединяется к токоотводу.



Токоотвод



Токоотвод представляет собой часть молниеотвода, предназначенную для того, дабы отводить заряды молнии к контуру заземления от молниеприемника. Это толщиной в 6 мм стальная проволока, которую приваривают к молниеприемнику, что должна в соединении с самим молниеприемником выдержать нагрузку до 200000 ампер. Также нужно отметить, что между вышеуказанными составляющими молниезащиты сварка должна быть достаточно надежной, дабы исключить разрыв между ними или ослабление крепления при падении, к примеру, снежного пласта либо при сильном ветре.

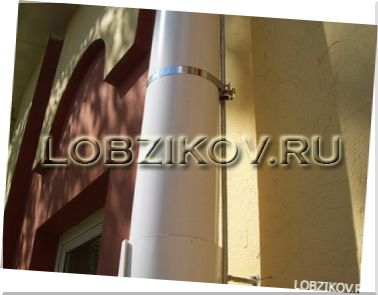

Токоотвод спускается по стенам с крыши, его прибивают скобками и направляют в грунт, именно к контуру заземления. В том случае, если в наличии нескольких токоотводов их на расстоянии в 25 метров друг от друга прокладываются по стенам, максимально отдаляясь от дверей и окон здания. Следует помнить о том, что токоотводы нельзя изгибать из-за возможности возникновения искрового заряда и дальнейшего воспламенения.





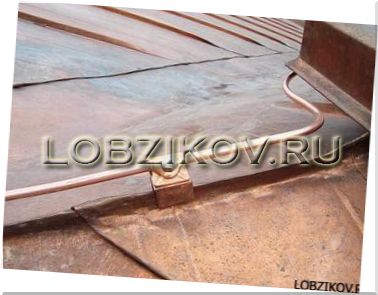

Токоотвод





Токоотвод



Согласно правил токоотводы должны быть максимально короткими, а прокладывать их нужно как можно поближе к местам с наибольшим риском: острым выступам, краям фронтонов, слуховым окнам.



Токоотвод



Заземление молниезащиты



Заземлением молниезащиты называется устройство, обеспечивающее надежный контакт земли и токоотвода. Это самый обычный контур: три электрода, связанные между собой и забитые в землю. Согласно правил заземление бытовой техники и молниезащиты обязательно следует делать общим. В том случае, когда заземления нет, довольно несложно его изготовить - у заземления достаточно простая конструкция.



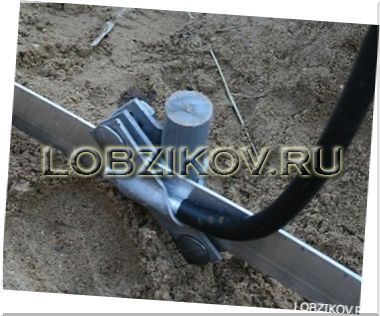

Заземление молниезащиты



Для этого следует взять медь с сечением в 50мм2 или нержавеющую сталь в 80мм2. Выкапывается траншея длиной в 3 метра и глубиной в 0,8, затем вбиваются стальные пруты по ее концам. При помощи стали и сварки соединяются эти два прута. Затем к данной конструкции приваривается отвод к зданию и к нему присоединяется токоотвод. Закрашиваются места сварки и до конца траншеи забивается заземлитель.

Важно знать то, согласно правил заземлитель должен быть расположен на расстоянии не ближе, нежели 1 метр от стен, также не менее, чем 5 метров от крыльца, проходов и пешеходных дорожек.



Методы крепления молниеприемников и их токоотводов



Провода, тросы молниеприемников, также токоотводы можно установить двумя способами:

  • при использовании натяжных систем;
  • с помощью дистанционных зажимов.


Натяжную систему установки молниеприемников проводят с установкой у основания жестких анкеров, также на крыше здания и на стенах, между ними натягивают трос. Они оборудуются специальной формы натяжными зажимами. Межде анкерами расстояние может быть 20 метров. Такого плана молниеприемники на плоских крышах оборудуются еще и дистанционными элементами, пластиковыми кронштейнами, к примеру. Они удерживают молниеприемники на определенных расстояниях над поверхностью крыши здания.

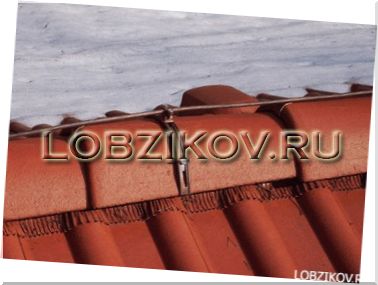

На плоских крышах и на стенах используют самозабивные, угловые зажимы, они крепятся дюбелями. На крутых крышах зданий, которые покрыты керамочерепицей, зажимы закрепить намного сложнее. Здесь следует использовать коньковые зажимы, они подходят по размерам и по форме к коньковой черепице. Такого плана зажимы, кстати, можно подобрать также под цвет черепицы с целью не испортить внешнюю облицовку кровли в момент произведения молниезащиты коттеджа.

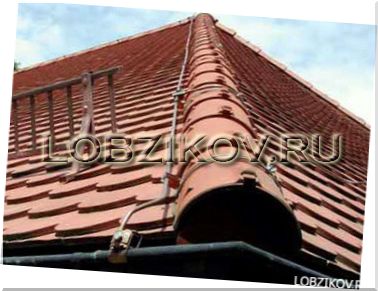

Методы крепления молниеприемников и их токоотводов

Токоотводы, молниеприемники необходимо между собой связывать, также их нужно связать с элементами здания с помощью специального образца винтовых зажимов, изготовленных из меди, латуни или оцинкованной стали.

Методы крепления молниеприемников и их токоотводов

  1. До того, как начнутся сезоны гроз, ежегодно следует осмотреть молниеотвод, все его части, а также все места крепления для того, дабы при необходимости можно было произвести их окраску и замену.
  2. Раз в три года следует проверять исправность всех соединений, зачищать контакты, подтягивать ослабевшие соединения и при необходимости их заменять.
  3. Раз в пять лет следует вскрывать заземляющие электроды, проверять надежность соединения электродов, также глубину их коррозии. При уменьшении у проржавевшей детали сечения более, нежели на треть, тогда ее следует заменить.
