Установка пластиковых окон своими руками: подробное руководство

Разобравшись с тем, какие окна лучше выбрать для дома, мы предлагаем вам ознакомиться с очередным материалом, который позволит вам сэкономить лишние деньги на услугах «фирмачей». Установка пластиковых окон своими руками – это именно тот вопрос, который будет рассмотрен нами в мельчайших подробностях. Мы поговорим о том, насколько целесообразным является это мероприятие, а также о том, что необходимо выполнить для качественного монтажа конструкции собственными силами и какие трудности могут возникнуть у вас на пути к цели. Кроме того, в статье будет затронута тема правильного демонтажа старого изделия. Словом, прочитав эту публикацию, вы будете разбираться в вопросе установки окон ничуть не хуже квалифицированного специалиста. Итак, самое время начать.

Какой инструмент вам понадобится для работы?


Вот весь «джентельменский набор», за счет которого вы сможете выполнить все необходимые действия:

  1. Карандаш;
  2. Канцелярский нож;
  3. Рулетка;
  4. Набор шестигранных ключей;
  5. Монтажная пена (может потребоваться от одного до трех баллонов на каждое окошко, в зависимости от марки пены и объёмов работы);
  6. Пистолет для силикона и монтажной пены;
  7. Уровень;
  8. Молоток;
  9. Лобзик;
  10. Перфоратор;
  11. Шуруповерт.



Стоит ли связываться с самостоятельной установкой?


Если вы сомневаетесь в своих силах, смеем заверить вас, что ничего сложного в подобном мероприятии нет. Вам вовсе необязательно обладать какими-либо специфическими навыками. Также вы сможете обойтись без профессионального дорогостоящего оборудования.

Максимум, что вы потратите на то, чтобы поставить пластиковые окна – это 3-4 часа своего времени: полтора часа на демонтаж старой конструкции и около двух часов на установку новой. То есть, за день вы запросто можете заменить пару-тройку окон, а за выходные и вовсе, поменять все конструкции в вашем доме. Согласитесь, это небольшая цена, которую вы должны заплатить для достижения результата.

При этом нельзя не отметить тот факт, что экономия будет колоссальной. Так с установки каждой конструкции вы в среднем будете сохранять 1500-2000 рублей. Именно эту сумму сегодня требуют квалифицированные специалисты за свою помощь в монтаже одного изделия. Если учесть тот факт, что в некоторых компаниях ценник привязан в процентном соотношении к стоимости окна (за установку могут потребовать до 40% от цены конструкции), то экономия будет вполне ощутимой.

В том случае, если вы все же задумали воспользоваться услугами специалистов, вам необходимо знать, какие гарантии вы можете требовать от исполнителей:

  1. При покупке изделия в одной компании и заказе его монтажа в другой, вам могут гарантировать только качество установки: горизонтальное и вертикальное положение конструкции, правильное заполнение швов силиконом и пеной, а также работоспособность окна ПВХ в течение года с момента монтажа.
  2. При заказе монтажных работ в той же организации, в которой вы покупали, помимо всего вышеперечисленного, вам также будет предоставлена гарантия (от 1 до 5 лет) на фурнитуру, в зависимости от категории изделия (бюджетное или элитное).


Если вы будете устанавливать самостоятельно, вы можете рассчитывать только на гарантийное обслуживание фурнитуры, которое предоставляет та компания, где вы приобрели конструкцию. При этом на вас ложиться ответственность за состояние швов. Вам не следует бояться перенимать на себя такую ответственность – если вы обладаете желанием сэкономить немалые средства и самостоятельно поставить пластиковые окна  по инструкции, которую вы видите на своем мониторе, поможет вам выполнить все необходимые этапы работ корректно и без каких бы то ни было накладок. Сразу отметим тот факт, что работы по монтажу лучше всего выполнять вдвоем, т.к. время от времени изделие будет необходимо придерживать.

Самые распространенные ошибки


Перед тем, как приступить к описанию процесса монтажа, хотелось бы обратить ваше внимание на популярные ошибки, которые можно совершить, не имея опыта в подобных делах:

  1. Окно выставляется не по уровню. В результате этого створки будут плохо поддаваться открыванию и закрыванию.
  2. Изделие монтируется внутренней стороной наружу. Вследствие такой ошибки в квартиру легко могут проникнуть злоумышленники, сняв штапики и вытащив стеклопакеты. Чтобы избежать подобного, следите за тем, чтобы сторона окна со штапиками «смотрела» внутрь помещения. Это актуально для глухих конструкций (без створок).
  3. Монтажная пена оставляется незащищенной и подвергается прямым воздействиям ультрафиолетовых лучей. Из-за этого она очень быстро портится. Старайтесь не оставлять пену открытой по факту монтажа.
  4. Окно крепится исключительно на монтажную пену без использования других крепежных элементов. Если проем без четверти, изделие со временем может вывалиться наружу – известны сотни таких случаев, когда из-за «безалаберности» монтажников страдали люди. Если же проем с четвертью, то крепление на монтажную пену без анкеров приведет к тому, что откосы начнут трескаться. Обуславливается это тем, что конструкция будет оставаться подвижной. Устанавливая окно, всегда фиксируйте его, используя специальные крепежные элементы.
  5. Низкий уровень монтажа окна или же изначально неправильный замер. Обычно приводит к тому, что для фиксации подоконника под конструкцией не остается места и его приходится крепить всяческими «шаманскими» методами.



Как правильно замерить проем?


Несмотря на то, что многие компании при обращении клиента к ним предлагают выезд замерщика по адресу, в некоторых фирмах подобная услуга отсутствует. Да и не всегда она является бесплатной. Чтобы лишний раз не беспокоить специалиста и сэкономить часть денег, вы можете самостоятельно выполнить эту процедуру. В первую очередь вам нужно понять, какой тип оконного проема у вас в помещении: без четверти или же с четвертью (смотрите изображение 1).

Как правильно замерить проем и окно

Окна без четверти замеряются следующим образом. Изначально выполняется замер ширины проема и от полученного результата отнимается три сантиметра – это будет ширина готового изделия. Замерив высоту проема, от результата отнимается пять сантиметров – полученная цифра будет высотой готовой конструкции. Вычет осуществляется с расчетом на то, чтобы по краям и сверху (пространство 1,5 см.) проем можно было заполнить монтажной пеной, а оставшиеся 3,5 см снизу используют для последующей подгонки и крепления подоконника.

Что касается подоконника и отлива, то при замере длины и ширины нужно прибавить к полученным цифрам по 5 сантиметров и более. Делается это для возможности «врезки» конструкции в стену с каждой стороны. Лишнее всегда можно отсечь с помощью лобзика. Несмотря на то, что существующие на сегодняшний день подоконники идут по стандартной разметке (длина до 6 метров, ширина: 10, 20, 30, 40, 50 и 60 сантиметров), вам необходимо предоставить при заказе минимальные размеры, ориентируясь на которые, фирма сможет подобрать наиболее оптимальный вариант для вашего случая.

Окна с четвертью замеряются несколько иначе. Определяя высоту, вам нужно взять величину от самого низа проема до верхней четверти – эта цифра остается неизменной и является фактической высотой будущего изделия. При замере ширины следует выбрать самое узкое место от одной четверти до другой. К полученному результату необходимо прибавить три сантиметра – это и будет шириной готового окна. Замер отлива и подоконника осуществляется также как и в случае с проемом без четвертей.

В итоге у вас должно получиться 6 размеров:

  1. Ширина конструкции;
  2. Высота конструкции;
  3. Ширина отлива;
  4. Длина отлива;
  5. Ширина подоконника;
  6. Длина подоконника.

Как правильно замерить проем и окно
В том случае, если вам необходимо узнать размеры при уже установленной конструкции, которую вы демонтируете в дальнейшем, вам нужно выполнить те же действия. Единственное отличие – это то, что в качестве границ проема следует рассматривать внешние границы старой оконной рамы. При правильном замере крепление пластиковых окон осуществляется без каких-либо сложностей.

Помимо пропорций будущей конструкции, при ее заказе у вас также уточнят дополнительные характеристики, такие как: вид стеклопакета (одно-, двух- или же трех-камерный), тип профиля (также различается по количеству камер) и способ открывания (глухой, поворотный или же поворотно-откидной с режимом проветривания).

Обращаем ваше внимание на тот факт, что заказывая пластиковое окно, вам обязательно следует уточнить, будет ли оно укомплектовано такими элементами, как:

  1. Крепежи для рамы (анкера и пластины);
  2. Монтажный профиль (он же каблук, донник, подоконный/установочный профиль);
  3. Подоконник и наличие заглушек к нему.


В том случае, если что-либо из вышеперечисленных деталей не входит в комплект, вам придется заказать такой элемент дополнительно.

Монтаж оконных конструкций из ПВХ


Сегодня известно два способа монтажа пластиковых окон: монтаж изделия без распаковывания и с распаковыванием. Чтобы в дальнейшем вы смогли лучше уяснить, о чем идет речь, обращаем ваше внимание на изображение ниже, где обозначены составляющие элементы конструкции:

Несколько слов о способах монтажа оконных конструкций из ПВХ

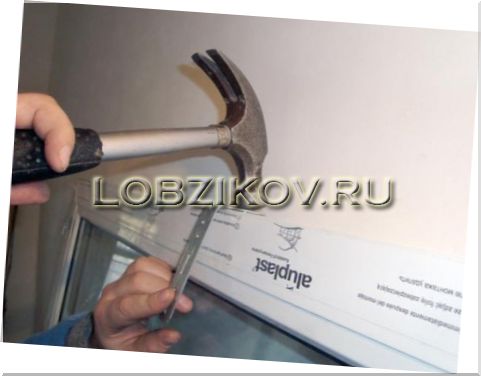

При монтаже изделия с распаковыванием вам предстоит разобрать его. Предварительно снимаются штапики и стеклопакеты извлекаются из рамы. Их следует поставить на деревянную, либо мягкую подложку (оптимально подойдет поролон) как можно дальше от места работ. В противном случае возникает риск того, что вы повредите или же вовсе разобьете стеклопакет. Освобожденная от стекол рама с помощью дюбелей насквозь фиксируется в проеме. По факту крепления, стеклопакеты и штапики монтируются на место. Вы можете увидеть это наглядно на изображении ниже:

Несколько слов о способах монтажа оконных конструкций из ПВХ
При установке конструкции без распаковывания вам не придется снимать стеклопакетов, т.к. крепление осуществляется не насквозь, а с использованием специальных крепежных элементов, предварительно установленных на конструкции. Для большей ясности прилагаем фото монтажа по этой технологии.

Несколько слов о способах монтажа оконных конструкций из ПВХ
Следует отметить, что вариант установки изделия с распаковыванием обладает рядом недостатков – в процессе эксплуатации, окно, установленное подобным образом, может часто запотевать. Кроме того, при снятии и повторной фиксации штапиков вы можете испортить их внешний вид, поцарапав изделия (отвечая на вопрос, почему окна плачут, мы рассматривали возможность их снятия без негативных последствий). Перед тем, как установить пластиковое окно методом распаковывания, рекомендуем вам ознакомиться с той публикацией. Заметим, что это наиболее трудоемкий способ монтажа конструкции и обычно он требует куда больше внимания и времени. Тем не менее, у него есть ряд неоспоримых достоинств, например – надежность фиксации. Он будет особенно актуален в том случае, если:

  1. Площадь оконного проема достаточно большая (превышает пропорции 2х2 метра);
  2. Монтаж изделия осуществляется на верхних этажах (14-й и выше). Необходимость распакованной установки в такой ситуации обуславливается частыми порывами ветра, оказывающего сильное давление на конструкцию.


С целью придания большей стойкости, рекомендуется фиксировать раму на длинные анкера.

Вариант монтажа конструкции ПВХ без распаковки не имеет тех недостатков, что были перечислены ранее, ведь стеклопакет не вынимается из рамы. Единственный минус – конструкция будет очень тяжелой и нужно быть предельно внимательным и осторожным в работе с ней. Как правило, такой способ применяется в малоэтажных и частных домах, а также при стандартных размерах проемов – запас прочности при фиксации на пластины является вполне достаточным. Именно этот вариант установки конструкции и будет рассмотрен далее в мельчайших деталях.

Устанавливаем пластиковые окна своими руками – от теории к практике


В целом, при монтаже конструкции без распаковывания, можно разделить все необходимые действия на 12 этапов:

  1. Демонтаж старого изделия, а также подоконника при необходимости;
  2. Подготовка окна ПВХ к монтажу;
  3. Разметка рамы – отмечаются зоны для последующей фиксации;
  4. Оборудование рамы крепежными элементами;
  5. Подготовка оконного проема для крепления изделия;
  6. Фиксация конструкции согласно уровню;
  7. Фиксация окна в проеме;
  8. Крепление отлива – эту операцию можно отложить на задний план, выполнив ее в завершении работ.
  9. Предварительная калибровка оконной фурнитуры;
  10. Фиксация окна посредством монтажной пены;
  11. Монтаж подоконника;
  12. «Ювелирная» калибровка оконной фурнитуры.


Теперь предлагаем рассмотреть каждый из этих этапов более внимательно.

Демонтаж деревянной рамы



Для начала вам нужно снять стекла. В случае с глухими рамами будет достаточно освободить их от штапиков и извлечь из рамы. С открывающихся конструкций предварительно снимаются створки и только после этого вынимаются стекла. Если створки ветхие ввиду износа конструкции, рекомендуется изначально вытащить из них стекла и только после этого снимать.


Далее необходимо сделать несколько пропилов в раме до бетона. Для этого можно воспользоваться ножовкой по дереву. Чтобы не усложнять процесс, можно использовать болгарку. Обращаем ваше внимание на тот факт, что использовать для этих целей круг по металлу категорически запрещается – на высоких оборотах его может заклинить. Нередко в таких ситуациях диски разлетаются и последствия бывают катастрофическими. Кроме того, запрещается применять диск по дереву. Поэтому, при работе с болгаркой используйте круг по бетону и приготовьтесь к тому, что будет очень много дыма. Пример пропила можно увидеть на изображении ниже:

Демонтаж деревянной рамы
Старую раму можно снять посредством монтировки или металлического ломика. Также можно использовать перфоратор с лопаткой в режиме удара – убедитесь, что включен именно этот режим.

Как только вы освободите проем от рамы, можно удалить подоконник. Если он выполнен из дерева, можно демонтировать его таким же образом, что и раму – посредством надпила посередине изделия. Если конструкция бетонная, ее можно убрать с помощью перфоратора, отбойника или той же монтировки. Некоторые люди оставляют бетонные подоконники, если их состояние оценивается как отличное. Однако обращаем ваше внимание на тот факт, что пластиковое изделие является более теплым во всех смыслах этого слова. Да и не всегда окно ПВХ удачно сочетается со старым подоконником – часто между ним и конструкцией остается зазор, который приходится скрывать всевозможными «кустарными» методами. Поэтому, лучше полностью освобождать оконный проем вплоть до основания.

В завершении вам следует очистить зону окна от пыли и мусора.

Подготовка пластиковой конструкции к монтажу – важная информация


Если вы устанавливаете конструкцию со створкой, следите за тем, чтобы они находились в закрытом положении. Этот момент особенно важен. Если вы оставите створку в откинутом положении, в дальнейшем при заполнении пеной она может выгнуть профиль, деформировав его таким образом, что створку будет невозможно закрыть. Принимая во внимание этот факт, оставляйте окно закрытым на протяжении 12-ти часов с момента запенивания. Можно даже вытащить ручку отпора на это время, чтобы исключить возможность, что кто-то из присутствующих в доме сможет открыть окно по невнимательности. Также не рекомендуется срывать с профиля защитную пленку до момента окончания всех работ по монтажу, включая оформление откосов (если таковое планируется).

Разметка рамы для последующей фиксации крепежного элемента


Размечать конструкцию следует с каждой из четырех сторон. Первая и последняя метка на каждой стороне ставится на расстоянии 15-ти сантиметров от края конструкции. Далее между ними через каждые 60-70 см ставятся промежуточные метки. Главное, чтобы расстояние между ними не превышало этого диапазона. Если в установке будет использоваться монтажный профиль, снизу разметку можно не делать, т.к. крепежей там не будет.

Разметка рамы для последующей фиксации крепежного элемента

Фиксация крепежных элементов на раме по ранее нанесенной разметке


Крепеж фиксирующих пластин должен осуществляться с использованием шурупов по металлу – каждая пластина должна крепиться к металлическому армирующему элементу, который находится внутри профиля. Как правило, такие шурупы обладают разверткой на острие, что позволяет им легко ввинчиваться в металл. Нередко вместо анкерных пластин в качестве крепежей используются «бабочки» (подвесы, применяемые в работе при сборке конструкций под гипсокартон). Тем не менее, лучше использовать именно анкерные пластинки (толщина стали составляет 1,1-1,5 миллиметра против 0.5-1 мм у «бабочек»).

Фиксация крепежных элементов

Подготовка оконного проема для крепежного элемента


Это актуально в том случае, если откосы проема заштукатурены. В такой ситуации рама выставляется в правильное положение, после чего, на откосах карандашом отмечается область, где крепежи будут прилегать к стене. После этого окно снова снимается, а на отмеченных участках выдалбливается штукатурка вплоть до основания (кирпича или же бетона). Это делается для лучшей фиксации крепежей в проеме.

Подготовка оконного проема для крепежного элемента
Обращаем ваше внимание на тот факт, что если вы устанавливаете конструкцию без монтажного профиля, под раму следует предварительно подложить бруски, высотой 3,5 сантиметра. Это необходимо для того чтобы в дальнейшем вы смогли без проблем установить подоконник. Если вы поставите окно впритык к нижней части проема, монтаж подоконника принесет вам немало хлопот в дальнейшем. В том случае, если конструкция оснащена установочным профилем, все вышесказанное неактуально, так как именно этот профиль примет на себя роль подставки, обеспечивающей должное пространство для возможности беспрепятственной фиксации подоконника. Крепить этот «доборник» к раме необязательно, т.к. обычно конструкция поставляется с уже закрепленной планкой.

Фиксация окна по уровню


В таком процессе, как установка пластиковых окон, необходимо внимательно следить за тем, чтобы изделие было монтировано в строгом соответствии с уровнем. Чтобы придать конструкции идеальное положение, в нижний и верхний зазор между рамой и стенами подставляются клинья. Они должны располагаться строго на месте спайки профилей (смотрите изображение).

Фиксация окна по уровню
Это самый сложный этап работ в монтаже конструкции. В первую очередь, рекомендуется временно зафиксировать верхний крепежный элемент, чтобы изделие не ходило «взад-вперед».

Изначально регулируются нижние клинья до момента, пока конструкции не будет придано идеально-горизонтальное положение. После этого подбиваются верхние клинья, которые фиксируют изделие в проеме. Далее необходимо поймать вертикальный уровень – для этого нужно регулировать боковые клинья, предварительно освободив крепежную пластину сверху. В том случае, если присутствует импост, его также необходимо расклинивать, следя за тем, чтобы каждая вертикальная стойка находилась в одной плоскости. Заметим, что этот этап проще всего выполняется при участии двух людей, когда один придерживает конструкцию, а другой настраивает ее положение.

Фиксация изделия в проеме на пластины


Как только вы выставите идеальный уровень с помощью клиньев, вам следует закрепить окно с помощью заранее приготовленных пластин, которые уже должны быть прикручены к профилю. Сделать это можно, используя анкера или же дюбеля. Первый вариант более дорогой в плане стоимости, при этом, он более надежный. Если крепежи необходимо зафиксировать на древесной поверхности, то можно обойтись калеными саморезами.

Крепление отлива


Несмотря на то, что эту операцию можно отложить «на потом», лучше выполнить ее сразу. Отлив рекомендуется фиксировать под окном. Если вы прикрутите его непосредственно к раме, велика вероятность, что влага будет просачиваться в щель, которая образуется в результате подобной фиксации. Если же вам не удастся прикрепить отлив под профилем, выбор невелик – фиксируйте изделие так, как это представляется возможным. В крайнем случае, щель можно обработать герметиком. Для выполнения работы рекомендуем использовать шурупы по металлу длиной 10 мм.

Предварительная калибровка оконной фурнитуры


Для этого вам понадобится комплект шестигранников. С их помощью вы сможете отрегулировать окно, манипулируя этими инструментами в области петель. Цель – добиться идеального функционирования створки: в приоткрытом состоянии она не должна закрываться или же открываться «по собственному желанию», сохраняя именно то положение, которое вы ей придаете. В том случае, если окно задевает в районе запорной фурнитуры при его открытии или закрытии – вам следует ослабить шуруп и опустить или же приподнять этот элемент на 5-10 мм. Как только вы добьетесь нормальной работы фурнитуры, можно приступить к следующему шагу.

Фиксация пластикового окна на монтажную пену


Во время выполнения этой операции тщательно следите за тем, чтобы пена заполняла все пустоты между рамой и стенами. При установке пластикового окна в условии низкой температуры (ниже отметки в +5°С) необходимо использовать всесезонную или же зимнюю пену. Если же температура превышает этот показатель, можно использовать любой другой тип материала.

Фиксация пластикового окна на монтажную пену
Обязательным условием по факту отвердевания пены является ее защита от воздействия ультрафиолета – для этого пену необходимо закрыть. Учитывая тот факт, что этим можно заняться при отделке откосов, можно отложить этот шаг до этапа отделочных работ. Однако следует обратить внимание на то, что пена должна быть «спрятана» в течение месяца, поэтому, если вы в ближайшее время не планируете заниматься оформлением откосов, рекомендуем вам закрыть ее сразу. Сделать это можно с помощью цементного раствора, где в качестве примеси будет использоваться песок (соотношение цемент/песок – 1/2), либо же с помощью клея для кафельной плитки. Также в этих целях можно использовать профильную ленту ПСУЛ – паропроницаемая само расширяющаяся уплотнительная лента. Учитывая ее дороговизну, большее распространение получили два первых варианта.

Монтаж подоконника


Как правило, эти изделия изначально обладают стандартными пропорциями с необходимым запасом по ширине и длине. Поэтому, первое, что вы должны сделать – обрезать его согласно параметрам вашего проема. Для этих целей оптимально использовать болгарку или электролобзик. Если нужного инструмента не оказалось под рукой, подойдет обыкновенная ножовка по металлу.

Монтаж подоконника

Как только вы обрежете изделие, можно выставлять его, вплотную придвинув к установочному профилю. Для достижения идеального положения конструкции, под нее можно подкладывать бруски. Чтобы избежать возможного образования щели между подоконником и рамой, рекомендуем фиксировать на монтажном профиле специальные Z-образные пластины из оцинкованной стали (смотрите изображение 13). Они существенно помогут вам при выставлении подоконника и исключат возможность появления зазоров.

Монтаж подоконника
Важно следить за тем, чтобы изделие нигде не проседало, и было выставлено по уровню. Можно сделать небольшой уклон (до 3°) внутрь помещения – это не позволит конденсату стекать под конструкцию.

Монтаж подоконника
Установив подоконник в правильное положение, зафиксируйте его с помощью монтажной пены. Для этого заполните ею пространство под изделием. На сам же подоконник следует положить доску по всей его поверхности, на которой необходимо разместить увесистые предметы на ближайшие 12 часов (можно просто полностью заставить его бутылками с водой, если нет ни доски, ни увесистых предметов). Делается это для того чтобы пена не подняла конструкцию в период застывания. Спустя сутки с момента запенивания вооружитесь канцелярским ножом и срежьте остатки пены, которые будут выступать в области подоконника.

Монтаж подоконника
Монтаж подоконника

Завершающая или «ювелирная» регулировка фурнитуры


Теперь вам осталось лишь прикрутить ручку к конструкции и освободить ее от защитной ленты. Если в помещении планируется проведение дополнительных отделочных работ, ленту рекомендуется снимать по факту их завершения. В противном случае вы рискуете испортить внешний вид изделия, случайно поцарапав его.

В той ситуации, когда после установки ручка или створка начинает функционировать проблемно (что маловероятно), с помощью уже знакомых вам шестигранников вы с легкостью сможете отладить ее работу, выполнив элементарные настройки фурнитуры.

Искренне надеемся, что этот материал поможет вам в вопросе самостоятельного монтажа оконных конструкций из ПВХ – здесь мы постарались дать наиболее полные комментарии касательно данной тематики. Если вы вдруг столкнетесь с промерзанием изделий в зимнее время, утепление пластиковых окон – оптимальное решение, которое избавит вас от подобной проблемы.
